Обзор корпуса XPG Battlecruiser II
Сейчас практически нереально найти корпус для сборки игрового ПК без хотя бы одной стеклянной панели сбоку, притом, что такие корпуса, как правило, ещё и имеют специфическую конструкцию с нижним расположением блока питания и всего парой посадочных мест под жёсткие диски в отдельной небольшой стойке там же снизу.
XPG Battlecruiser II – корпус от игрового бренда XPG компании ADATA, является этаким ультимативным решением, совмещающим в себе и современные тренды, и функциональность. Так, он имеет остекление практически со всех сторон: панели из закаленного стекла с обоих боков, спереди и даже сверху. При этом корпус позволяет установить до пяти классических полноразмерных 3,5” HDD, предлагая также очень широкие возможности по установке других комплектующих, включая вертикальную установку видеокарт. Далее по тексту мы подробно расскажем об этом и многих других нюансах сборки ПК в данном корпусе.
В материале:
- Упаковка и комплектация
- Внешний вид и особенности дизайна
- Сборка системы в корпусе
- Спецификации
- Итоги
Упаковка и комплектация
Коробка, в которой поставляется XPG Battlecruiser II, реально огромная. Скажу так – унести её одному крайне сложно не столько из-за большого веса корпуса, сколько из-за её, в прямом смысле слова, необъятных габаритов.
На одной из сторон коробки изображен корпус, на другой – схематически показано, из чего он состоит и как разбирается. Сам корпус внутри коробки надежно зафиксирован парой вставок по бокам, рядом с ним лежит небольшая коробочка с дополнительной комплектацией. Там находится съёмная монтажная пластина для блока питания, выполненная в виде отдельного элемента, ещё пара дополнительных монтажных пластин для установки видеокарты в «вертикальное» положение, вентиляторами к боковой прозрачной стенке, набор из широкого ассортимента различных винтов и стяжек для кабелей, обычных пластиковых и матерчатых на липучке, специальная подставка для подпирания длинных и тяжёлых видеокарт, а также инструкция в виде буклета. Приятным бонусом ко всему перечисленному идёт пара наклеек с логотипом XPG и аниме-девушкой по имени Мэра, которая является символом данного игрового бренда.
Внешний вид и особенности дизайна

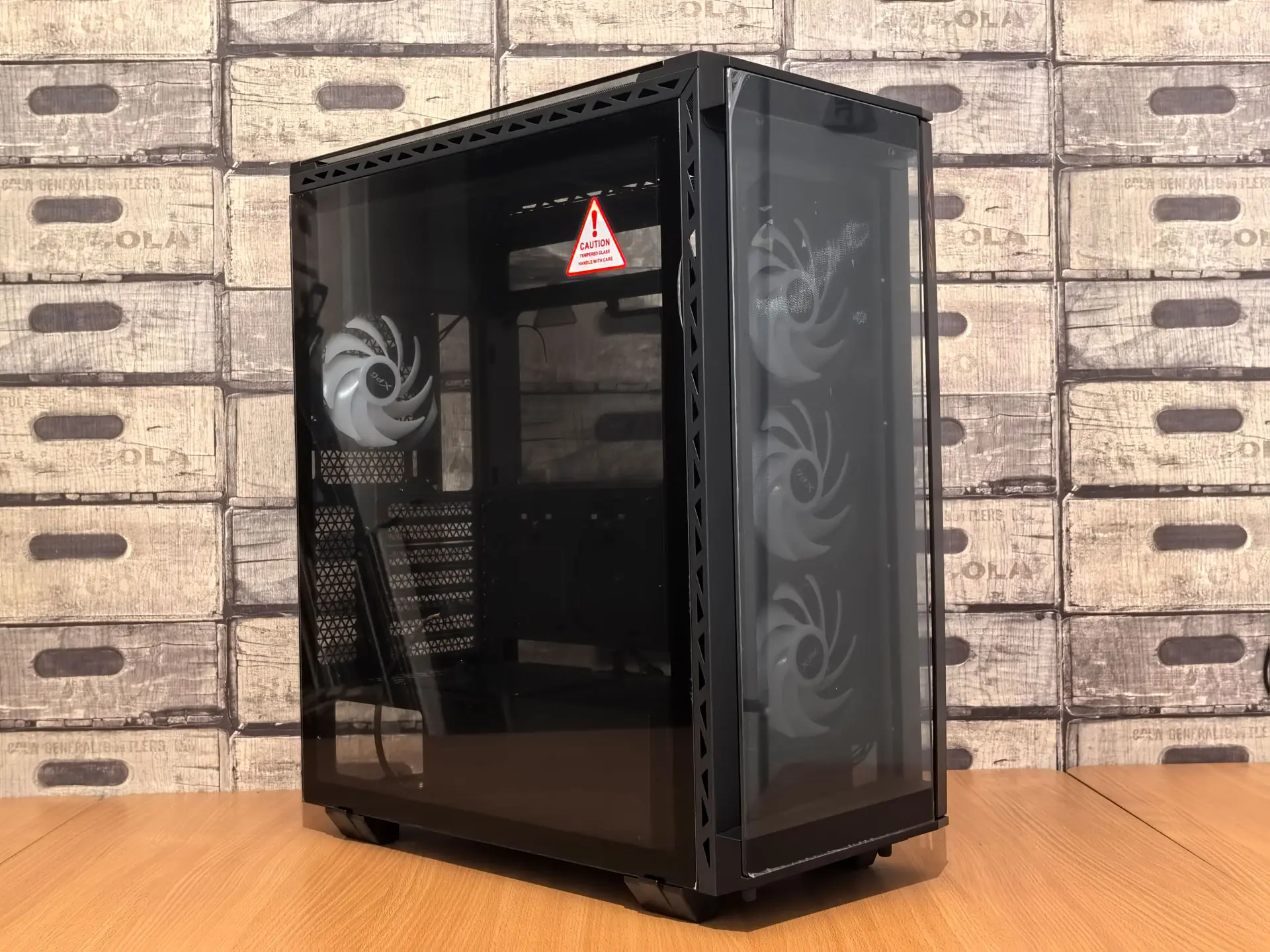

XPG Battlecruiser II имеет в меру оригинальный, но при этом достаточно лаконичный внешний вид. Помимо панелей из закалённого стекла по бокам, передняя и верхняя часть также имеют большие стеклянные вставки, для обеспечения необходимой прочности соседствующие с идущими параллельно весьма толстыми металлическими пластинами, судя по всему, из алюминия. Между стеклом и такой пластиной имеется зазор, чтобы данная конструкция позволяла пропускать воздух в случае с вентиляторами передней панели или радиатором системы жидкостного охлаждения, если таковая будет установлена.
В целом же конструкция корпуса максимально проветриваемая, везде имеются различные решётки и зазоры для свободной циркуляции воздуха. Уже из коробки корпус укомплектован необходимым набором фирменных 120 мм вентиляторов XPG Vento 20 ARGB с настраиваемой подсветкой – три установлены спереди и один сзади. Вентиляторы имеют большое количество лопастей и резиновые накладки, снижающие уровень шума и вибраций при работе. Корпус поставляется в чёрном и белом варианте исполнения, при этом установленные штатно вентиляторы и в том, и в другом случае чёрные.
На верхней поверхности корпуса вдоль переднего края расположены USB порты и кнопки, включая, в порядке слева направо, один порт USB Type-C, соответствующий стандарту USB 3.2 Gen 2 и поддерживающий передачу данных на скорости до 10 Гб/с, два стандартных разъёма USB 3.2, гибридный аудио разъём 3.5 мм для подключения наушников и гарнитур, маленькая круглая кнопка переключения режимов работы подсветки вентиляторов, аналогичного вида кнопка перезагрузки и кнопка включения ПК треугольной формы со слегка вогнутой поверхностью, чтобы её легче было искать на ощупь.
Корпус достаточно большой и перед покупкой стоит учитывать его размеры: 55 см в высоту, чуть больше 50 см в длину и 22,5 см в ширину. Естественно, что такие габариты делают возможным установку внутрь материнских плат самых разных форм-факторов, от Mini ITX и Micro ATX до стандартных ATX и увеличенных по ширине E-ATX, больших башенных процессорных кулеров, длинных видеокарт, систем жидкостного охлаждения с достаточно крупными радиаторами – длиной до 420 мм спереди (вместо установленных вентиляторов) и до 360 мм сверху.
Но о подобных моментах мы более подробно поговорим в следующем пункте нашего обзора. Стоит отметить, что корпус сделан из достаточно толстой по нынешним временам листовой холоднокатаной стали (SPCC), без учёта слоя краски её толщина составляет около 1 мм. Панели из закалённого стекла тут тоже весьма толстые – 4 мм. В итоге корпус получился весьма тяжелым, даже будучи пустым, он весит около 12 кг!
Особенности сборки системы в корпусе
Так как корпус XPG Battlecruiser II предлагает очень широкие возможности по сборке системы и установке разных компонентов, я решил разделить данный пункт на несколько подпунктов, в каждом из которых буду акцентировать внимание на конкретных аспектах.
Демонтаж корпусных панелей и противопылевых фильтров
При сборке и дальнейшем обслуживании ПК придётся снимать внешние панели и фильтры от пыли, которыми оснащён данный корпус. Боковые панели фиксируются сзади винтами с рукояткой, которые можно открутить вручную без отвёртки, при этом спереди они входят в небольшие пазы, а снизу упираются на ножки корпуса, слегка выходящие за его габарит по ширине.
Снимать и устанавливать боковые панели следует аккуратно, придерживая рукой, так как с открученными винтами они держатся только за счёт неглубоких пазов в передней части и могут упасть. Верхняя панель снимается аналогично, выкручивается пара винтов с пластиковой рукояткой, затем панель сдвигается назад. Под верхней панелью находится фильтр от пыли в виде перфорированной гибкой пластины, магнитящейся к корпусу.
Передняя панель снимается несколько сложнее, так как удерживающие её винты расположены снизу под ней, поэтому, возможно, придётся положить корпус на бок. После выкручивания винтов надо слегка потянуть нижнюю часть передней панели вперёд, так как она дополнительно фиксируется магнитами, а затем вынуть из пазов зацепы в верхней её части. За передней панелью перед вентиляторами установлен фильтр от пыли в виде сеточки на пластиковой рамке, которая крепится к корпусу за счёт магнитов.
И, наконец, ещё один фильтр расположен под днищем корпуса, он снимается весьма просто, путём сдвигания назад, но при этом конструкция его креплений делает практически нереальным его установку обратно, не положив корпус на бок, что уже весьма неудобно.
Установка блока питания
Корпус поддерживает установку блоков питания стандарта ATX длиной до 225 мм, при этом сам процесс установки выглядит не совсем обычно: сначала к блоку питания крепится идущая в комплекте рамка-адаптер, а затем блок питания аккуратно, кабелями вперёд, вдвигается в нижний отсек сзади, после чего рамка также фиксируется винтами на корпусе, а нужные кабели от блока питания вынимаются через боковое окно нижнего отсека.
Установка материнской платы в сборе с процессором
Корпус поддерживает установку материнских плат стандарта Mini ITX, Micro ATX, ATX и E-ATX. Высота башенного кулера процессора может составлять до 175 мм.
Установка видеокарты
В корпус XPG Battlecruiser II можно установить видеокарту длиной до 395 мм, но в таком случае придётся демонтировать вентиляторы передней панели. Впрочем, скорее всего этого не потребуется, так как длина даже топовых GeForce RTX 4090 не превышает 360 мм, а чаще всего не дотягивает и до 350 мм. Также имеется возможность установить видеокарту «вертикально», то есть боком, чтобы вентиляторы было видно через боковую стеклянную стенку корпуса. Для этих целей в комплекте поставки имеются пара дополнительных пластин, одна из которых ставится на место слотов под карты расширения на задней панели, делая тем самым из семи горизонтальных посадочных мест четыре вертикальных. Вторая пластина позволяет вкрутить в неё стойки для установки специальной платы-райзера PCIe (в комплект не входит и покупается отдельно), что также даёт дополнительную опору тяжёлой видеокарте. Данная пластина устанавливается сверху на нижний отсек, в котором находится блок питания, при этом надо будет снять уже установленную на это место пластину-адаптер для установки дополнительного жёсткого диска.
При установке крупной и тяжёлой видеокарты обычным способом её можно дополнительно подпереть специальной подпоркой, входящей в комплект поставки корпуса. Подпорка фиксируется за счёт магнита в основании и регулируется по высоте по принципу винтового домкрата, при том имеет съёмную часть высотой 50 мм с полусферическим резиновым упором на конце, при снятии которой упор происходит по прорезиненной плоской поверхности в форме треугольника. Высота подпорки регулируется в диапазоне 100-135 мм с учётом съёмной части, без которой высота будет составлять 50-85 мм.
Установка HDD и SSD накопителей
Пару классических 3,5” HDD можно установить в специальный отсек в нижней части корпуса, притом, в отличие от большинства аналогичных корпусов, тут для этого не придётся извлекать саму «корзину», а жёсткие диски в ней крепятся без использования винтов, просто задвигаясь до упора и фиксируясь. Извлечь их также просто – надо только нажать на расположенный рядом рычажок, после чего жёсткий диск выдвинется вперёд. Помимо этого, также есть возможность установить сверху на корзину для жёстких дисков 2,5” SSD на специальную съёмную пластину сверху, но для того, чтобы получить к ней доступ, придётся демонтировать декоративный пластиковый кожух. Он держится за счёт нескольких магнитов, а также одного винта, который самостоятельно обнаружить сложно, поэтому рядом с ним с обратной стороны вертикальной перегородки имеется специальная наклейка.
На нижнем отсеке непосредственно над блоком питания имеется съёмная пластина, на которую можно установить 2,5” SSD или 3,5” жёсткий диск. Как уже писал выше, при «вертикальной» установке видеокарты эта пластина заменяется другой, в которую вкручиваются стойки для установки PCIe райзера.
Также тут есть пара съёмных монтажных пластин, крепящихся к вертикальной перегородке по другую сторону от материнской платы, что является стандартным решением для корпусов подобной конструкции, но тут на них можно установить как 2,5” SSD-накопители, так и полноразмерные 3,5” жёсткие диски, благо расстояние до боковой стенки позволяет. В итоге мы имеем достаточно широкие возможности по установке различных 2,5” и 3,5” накопителей в данный корпус, притом с возможностью выбирать, куда и каким способом их устанавливать.
Установка дополнительных вентиляторов
Четыре 120-мм вентилятора XPG Vento 20 ARGB уже установлены в корпус, три спереди, один сзади. Они подключены последовательно, а 5 В линия управления адресуемой RGB-подсветки подключена к встроенному в корпус контроллеру, позволяющему путём нажатия на специальную кнопку выбирать один из нескольких статичных или динамических вариантов работы подсветки, включая эффекты мерцания и радуги, переключаться на управление подсветкой от материнской платы, чтобы самому можно было гибко настроить её работу через специальное программное обеспечение, также можно просто выключить подсветку.
При желании можно заменить три передние «стодвадцатки» на три 140-мм вентилятора, поставить сверху до двух 140-мм или трёх 120-мм вентиляторов, а задний 120-мм отрегулировать по высоте в диапазоне 30 мм, выставив ровно напротив башенного кулера процессора. Также есть возможность установить один 120-мм снизу, вместо стойки для жёстких дисков. Для этого сначала демонтируется пластиковый кожух, удерживаемый магнитами и одним винтом, а затем и сама стойка, которая крепится при помощи восьми винтов (четыре снизу и четыре со стороны вертикальной перегородки корпуса).
Установка СЖО
Корпус поддерживает установку СЖО с радиатором длиной до 360 мм, который можно смонтировать под верхнюю панель, для удобства установки можно демонтировать корпусную деталь, к которой он крепится, отвинтив четыре винта. При необходимости можно установить также радиатор длиной до 420 мм спереди вместо штатных вентиляторов.
Прокладка кабелей
Кабель-менеджмент в данном корпусе весьма удобен, лишние кабели от блока питания, если он не модульный, можно спрятать в нижнем отсеке, выведя через имеющееся в нём окно только нужные. В вертикальной перегородке достаточно окон для вывода кабелей в основной объём и подключения материнской платы и других компонентов системы.
На обратной стороне перегородки организован вертикальный канал для прокладки кабелей с матерчатыми стяжками на липучках.
Зазор между внутренней перегородкой и стеклянной панелью составляет около 3 см – места достаточно много, но, в то же время, надо понимать, что все проходящие за прозрачной панелью кабели фактически будут на виду, поэтому прокладывать их придётся аккуратно.
Непосредственно в самом корпусе достаточно много кабелей даже без учёта идущих от блока питания. От верхней панели к материнской плате подключаются кабели, отвечающие за работу порта USB Type-C, двух стандартных USB 3.2 (подключаются одной колодкой), HD Audio, а также группа контактов от кнопок включения, перезагрузки и индикатора загрузки системы. Помимо этого, ARGB-контроллер посредством кабеля с колодкой питания SATA подключается к соответствующей линии от блока питания, также от него идёт пара кабелей с трёхпиновыми колодками ARGB для подключения имеющих соответствующую подсветку вентиляторов или светодиодных лент. К одной из этих линий уже подключены установленные в корпусе вентиляторы, последовательно соединённые между собой.
Спецификации
| Модель: | ADATA XPG BATTLECRUISER II |
| Тип корпуса: | Компьютерный |
| Типоразмер: | Mid Tower |
| Поддерживаемые форм-факторы материнских плат: | ATX, E-ATX, Mini-ITX, mATX |
| Наличие I/O панели: | Есть |
| Расположение I/O панели: | Сверху |
| USB 3.0 (3.1 Gen 1, 3.2 Gen 1): | 2 шт |
| USB Type-C: | 1 шт |
| Комбинированный аудиоразъем: | Есть |
| Блок питания: | Нет |
| Форм-фактор совместимых блоков питания: | ATX |
| Расположение блока питания: | Нижнее |
| Максимальное количество блоков питания: | 1 |
| Кнопки на передней/верхней панели: | Power, System Reset |
| Индикация: | Power |
| Подсветка корпуса: | Есть |
| Температура эксплуатации: | от 0 до 40 °C |
| Температура при хранении: | от −40 до 60 °C |
| Влажность при эксплуатации: | от 20 до 80 % |
| Влажность при хранении: | от 10 до 90 % |
| Цвет: | Черный |
| Материал корпуса: | Закаленное стекло, Пластик, Сталь |
| Лицевая стенка: | Стекло |
| Боковая стенка: | Стекло |
| Количество внутренних отсеков 3,5»: | 3 шт |
| Количество внутренних отсеков 2,5»: | 2 шт |
| Общее количество слотов расширения: | 7 |
| Механизм открывания: | Снимаются две стенки |
| Максимальная длина карт расширения: | 395 мм |
| Максимальная высота кулера CPU: | 175 мм |
| Максимальная глубина блока питания: | 225 мм |
| Вентиляторы в комплекте: | 4 x 120 мм |
| Поддержка фронтальных вентиляторов: | Есть |
| Размер фронтальных вентиляторов: | 3 x 120 мм, 3 x 140 мм |
| Поддержка тыловых вентиляторов: | Есть |
| Размер тыловых вентиляторов: | 1 x 120 мм |
| Поддержка верхних вентиляторов: | Есть |
| Размер верхних вентиляторов: | 2 x 140 мм, 3 x 120 мм |
| Возможность установки системы жидкостного охлаждения: | Есть |
| Ширина: | 225 мм |
| Высота: | 506 мм |
| Глубина: | 550 мм |
| Вес нетто: | 12 кг |
Вердикт
Корпус XPG Battlecruiser II не только эффектно выглядит, но и даёт широкие возможности для сборки системы из практически любых комплектующих, к тому же предлагая разные способы их установки. И это – при максимально «прозрачной» конструкции с остеклением со всех сторон. Да, некоторые применённые тут конструктивные решения можно считать явно избыточными и дублирующими друг друга, и всё бы ничего, если бы это не сказывалось на конечной цене корпуса. XPG Battlecruiser II в российской рознице стоит в районе 23 тысяч рублей на момент написания этого материала. Зато хотя бы металла не пожалели и сделали корпусные элементы из листовой стали толщиной около 1 мм, а не тонкой легко гнущейся «фольги», как сейчас принято.
