Обзор блока питания XPG Pylon 750 Bronze

07.10.2024ОбзорыСреднее время чтения: минут

XPG (Xtreme Performance Gear) – дочерний бренд компании ADATA, специализирующийся на выпуске продукции для геймеров, начиная от модулей оперативной памяти и заканчивая различной игровой периферией. Сегодня тестируем её блок питания для геймеров.

Речь о XPG Pylon 750 Bronze на 750 Вт, который является наиболее производительным в линейке XPG Pylon, при этом блок питания имеет относительно компактные размеры и выполнен по классической схеме с несъёмными кабелями питания компонентов системы.

Упаковка и комплектация

XPG Pylon 750 Bronze поставляется в нарядной коробке красного цвета, на верхней стороне которой указано название модели, есть изображение самого блока питания, а также изображена выполненная в стилистике аниме девушка-маскот бренда Мира (по другой версии её имя Mera произносится как Мэра – и тот и другой вариант упоминается на официальном сайте бренда XPG).

На нижней стороне коробки приведена таблица основных электрических характеристик блока питания, размеры его корпуса, а также длины кабелей для подключения компонентов системы, типы и количество штекеров на каждом из них.

На одной из боковых сторон приведены графики зависимости скорости вращения вентилятора в зависимости от загрузки блока питания при комнатной температуре и энергоэффективность при разных уровнях загрузки.

Внутри коробки корпус блока питания дополнительно зафиксирован двумя вставками из рыхлого картона повторной переработки, по виду напоминающего стандартную упаковку для десятка куриных яиц. Впрочем, это дополнительно защищает блок питания от тряски и случайных ударов, да и куда как более экологично, чем использовать вставки из пенопласта и других полимерных материалов.

Оставшееся место в коробке занимают несъёмные кабели от блока питания, стандартный кабель питания от сети 220 В, небольшой пакетик с четырьмя винтами для крепежа блока питания в корпусе ПК, инструкция на разных языках в виде весьма пухленького буклета, а также небольшой, но приятный бонус в виде набора стикеров с логотипами бренда XPG и вышеупомянутой Мирой. Что ж, в комплекте с блоком питания есть всё необходимое при сборке нового ПК, и ничего лишнего.

Дизайн и особенности монтажа

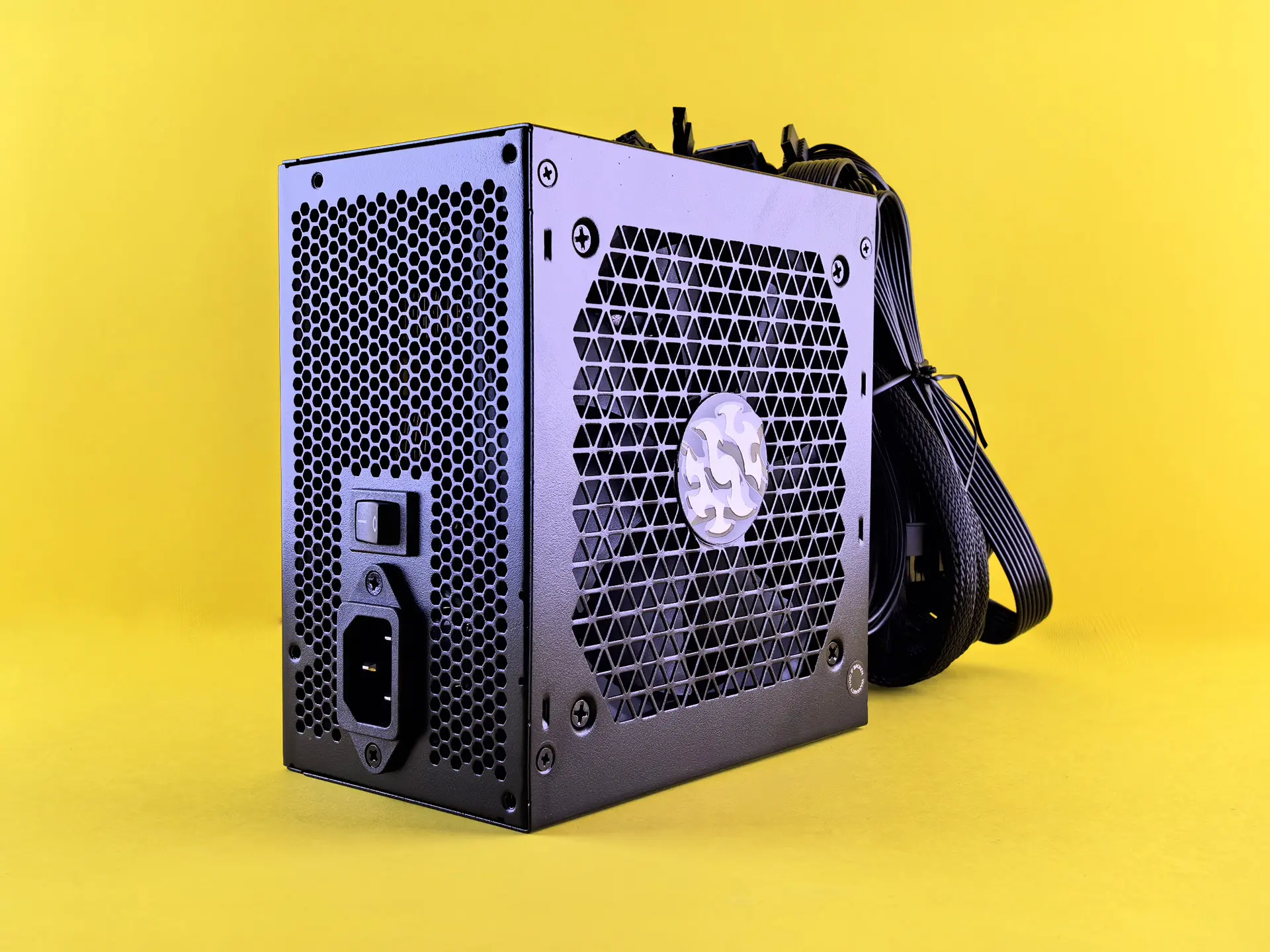

Блок питания XPG Pylon 750 Bronze выполнен по классической схеме с несъёмными кабелями питания компонентов системы. У такого подхода есть и некоторые плюсы, например, можно сделать длину корпуса меньше, чем у моделей с модульным подключением кабелей, а также сделать блок питания чуть полегче. В нашем случае длина XPG Pylon 750 Bronze составляет 140 мм, что можно считать наименьшим из возможных вариантов для блоков питания стандарта ATX, во всяком случае, использующих 120 мм вентилятор нижнего расположения, как в данном случае, весит блок питания при этом 2,12 кг. Вентилятор расположен за решёткой, выштампованной непосредственно в листовой детали корпуса. Что касается кабелей питания компонентов системы, то часть их выполнена в виде пучков проводов чёрного цвета, собранных в плетёную сеточку, а часть – в виде плоских шлейфов.

Перечислим выходящие из блока питания XPG Pylon 750 Bronze кабели:

Кабель питания материнской платы в виде стянутого сеточкой пучка проводов с коннектором 20+4 pin, длина 650 мм;
Кабель питания процессора (CPU) в виде стянутого сеточкой пучка проводов с двумя расположенными последовательно коннекторами – нераздельным 8 pin и раздельным 4+4 pin, длина до первого коннектора 650 мм, от первого до второго 145 мм;
Два кабеля питания видеокарт (PCIe) в виде плоских шлейфов с двумя расположенными последовательно коннекторами 6+2 pin на каждом, длина кабелей 550 мм до первого коннектора и 150 мм между первым и вторым;
Три кабеля питания накопителей в виде плоских шлейфов, на двух из которых имеются по три коннектора SATA, расположенных перпендикулярно проводам, и один Molex на конце, ещё на одном имеются два SATA, один Molex и коннектор питания флоппи-дисковода, который, наряду с «Молексом», также иногда используется для питания различных специфических плат расширения. Длина кабелей составляет 550 мм до первого коннектора и по 150 мм между соседними.

Расположение коннекторов SATA под прямым углом к кабелям в условиях сборки системы в современных корпусах с поперечным расположением жестких дисков на стойке в нижнем отсеке делает подключение этих самых жестких дисков более удобным, чем в случае с расположением коннекторов в одной плоскости с проводами, однако последний вариант намного более удобен для подключения накопителей 2,5” SSD, установленных на вертикальной перегородке за материнской платой.

Также стоит отметить, что такое количество линий питания накопителей можно считать явно избыточным, особенно с учетом того, что большинство современных корпусов с боковой стеклянной стенкой не предполагают установку более четырёх устройств с питанием SATA, включая пару стандартных 3,5” жестких дисков и пару 2,5” SSD, если, конечно, Вы не собираетесь собрать целый сервер с восемью жёсткими дисками.

Впрочем, производитель на официальном сайте не исключает и такого варианта, позиционируя блок питания как универсальное решение в классе блоков питания средне-высокой мощности, способных стабильно работать в режиме 24/7. Но в остальных случаях лучше подходит схема с полумодульным подключением кабелей, когда линии питания материнской платы и процессора выполнены в виде несъёмных кабелей, в то время, как линии питания прочих компонентов системы, включая накопители, подключаются опционально, чтобы куча лишних проводов не болталась внутри системного блока.

Основные характеристики блока питания

Блок питания XPG Pylon 750 Bronze, как следует из названия, сертифицирован по стандарту энергоэффективности 80 PLUS Bronze, а также получил сертификат энергоэффективности Cybenetics Silver и Cybenetics A- за низкий уровень шума во время работы.

Блок питания соответствует спецификации Intel ATX 12V версии 2.4 (частично соответствуя версии 2.52) и способен работать от сетей переменного тока напряжением от 100 В до 240 В, выдавая следующие параметры на выходе:

Напряжение по линии	+3,3 В	+5 В	+12 В	-12 В	+5 В SB
Максимальная сила тока по линии	20 А	20 А	62,5 А	0,3 А	2,5 А
Максимальная мощность по линиям	120 Вт		750 Вт	3,6 Вт	12,5 Вт
Максимальная мощность	750 Вт

В блоке питания XPG Pylon 750 Bronze используется главный конденсатор японского производства, реализованы преобразователь постоянного тока (DC-DC), а также схемы защиты от перегрузки по мощности (OPP), по току (OCP), от подачи повышенного и пониженного напряжения (OVP и UVP соответственно), защита от короткого замыкания (SCP), от всплесков и бросков напряжения (SIP), работы без нагрузки (NLO), а также защита от превышения температуры (OTP).

Скорость вращения 120-мм вентилятора, использующего гидродинамический подшипник (FDB), автоматически регулируется в диапазоне от 700 об/мин до 2000 об/мин в зависимости от нагрузки на блок питания. По информации с официального сайта, при загрузке до 70% от максимальной мощности вентилятор работает на минимальной скорости около 700 об/мин. Если загрузка превысит 70%, то происходит плавное увеличение скорости вращения вентилятора, так что при 100% загрузке при номинальной мощности 750 Вт она составит около 1900 об/мин.

Заявленная наработка на отказ составляет 100 000 часов, производитель даёт гарантию на блок питания сроком 5 лет.

Тестирование блока питания

Сначала подключим к блоку питания XPG Pylon 750 Bronze специальный тестер для блоков питания стандарта ATX, который покажет напряжения по основным линиям при работе без нагрузки.

Линия, номинальное значение напряжения	Фактические значения напряжений
-12 V	11,7 В
+12 V1	12,2 В
+12 V2	12,2 В
+5 V	5,0 В
5 V SB	5,1 В
+3,3 V	3,2 В

Время получения сигнала «Power Good» составляет 70 мс.

Установив XPG Pylon 750 Bronze в наш тестовый ПК, замерим напряжения на основных линиях питания компонентов системы 5 В и 12 В при работе с минимальной нагрузкой, когда не запущено никаких ресурсоёмких задач, и при повышенной нагрузке, создаваемой запущенным в AIDA 64 стресс-тестом. Результаты замеров приведены в таблице ниже.

Обзор блока питания XPG Pylon 750 Bronze

Линия	SATA/Molex (5 В)	SATA/Molex (12 В)	CPU (12 В)	PCIe (12 В)
Низкая нагрузка	5,01 В … 5,05 В	12,17 В … 12,21 В	12,20 В … 12,21 В	12,20 В … 12,21 В
Высокая нагрузка	4,85 В … 5,06 В	12,19 В … 12,20 В	12,19 В … 12,20 В	12,19 В … 12,20 В

Подведём итоги

XPG Pylon 750 Bronze – блок питания на 750 Вт с несъёмными кабелями питания компонентов системы. Стоит отметить решение сделать целых три линии питания накопителей с несколькими SATA на каждом, при том, что современные корпуса всё чаще не предполагают установку более двух жестких дисков и ещё пары 2,5” SSD. В таком случае лучше всего применять если не полностью модульную, то полумодульную схему подключения кабелей, когда лишние кабели просто можно не подключать. Впрочем, благодаря простоте конструкции блок питания получился достаточно компактным при длине 140 мм, а производитель позиционирует его как универсальное решение, в том числе способное работать в режиме 25/7. Это предполагает, в том числе, возможность работы в составе сетевого хранилища, где как раз не будет лишней возможность запитать до восьми жёстких дисков. В остальном же возможностей подключения XPG Pylon 750 Bronze вполне хватит для сборки хорошего игрового ПК с достаточно производительным процессором и видеокартой, либо использующим две видеокарты, каждая из которых питается от пары PCIe 6+2 pin.
