Обзор блока питания XPG Core Reactor II 1200W
Особенности данной модели – высокая суммарная мощность в 1200 Вт, соответствие стандарту ATX 3.0, полностью модульная схема подключения кабелей питания компонентов системы и наличие линии 12VHPWR, способной обеспечить мощность до 600 Вт для производительных топовых видеокарт линейки NVIDIA RTX.
В материале:
- Упаковка и комплектация
- Дизайн и возможности подключений
- Основные характеристики
- Тестирование
- Подробные спецификации
- Итоги
Упаковка и комплектация
XPG Core Reactor II поставляется в относительно большой коробке красного цвета, на верхней стороне которой есть изображение самого блока питания, указано название модели и мощность 1200 W, имеются эмблемы, указывающие на соответствие блока питания стандартам 80 PLUS Gold, Cybenetics Gold (прим. – хотя на официальном сайте заявлен ещё более высокий стандарт Cybenetics Platinum), ATX 3.0 и наличие линии питания 12VHPWR. Также тут есть изображение анимешного вида девушки с розовыми волосами – это маскот (персонаж-символ) бренда XPG по имени Mera (произносится как Мира или Мэра).
На нижней стороне коробки приведена таблица основных электрических характеристик блока питания, указаны размеры его корпуса, а также длины входящих в комплект кабелей питания компонентов системы, типы и количество штекеров на каждом из них. На одной из боковых сторон есть графики зависимости скорости вращения вентилятора в зависимости от загрузки блока питания и энергоэффективность при разных уровнях загрузки при работе от сетей 115 В и 230 В.
Внутри коробки находится сам блок питания, дополнительно зафиксированный и защищённый от тряски и случайных ударов двумя мягкими вставками снизу и сверху, рядом располагается сумка на липучке с логотипом XPG с набором модульно подключаемых кабелей питания компонентов системы.
Тут же стандартный кабелб для подключения к сети 220 В, а также небольшим пакетиком с четырьмя винтами для монтажа блока питания в корпусе ПК.
Помимо этого, в комплектацию входит инструкция в виде буклета и набор наклеек с логотипами бренда XPG и вышеупомянутой анимешной девушкой Мирой.
Дизайн и возможности подключения

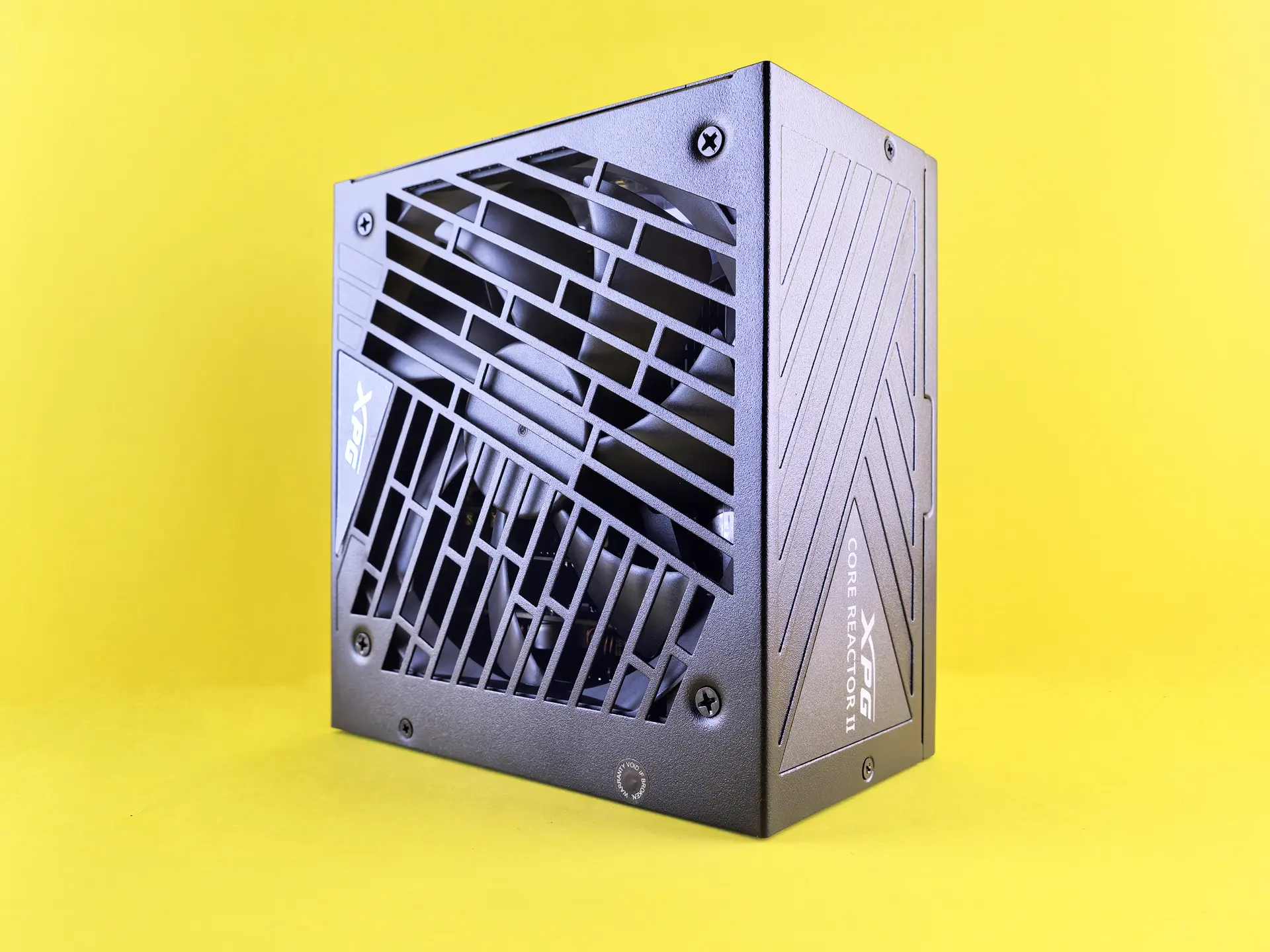

XPG Core Reactor II доступен в чёрном и белом исполнении корпуса. На нижней стороне за выштампованной непосредственно в корпусе решёткой в виде продолговатых прорезей расположен 140-мм вентилятор с диаметром крыльчатки около 130 мм, состоящей из 7 лопастей. Тут же есть небольшая накладка в виде треугольника из металлического листа с логотипом XPG, но я не стал бы упоминать про этот дизайнерский изыск, если бы не тот факт, что эта не несущая в себе абсолютно никакой функции деталь не отклеивалась со стороны острого угла, о который можно пораниться при монтаже блока питания в корпус.
В остальном же дизайн лаконичный и приятный. В нашем случае чёрный матовый корпус блока питания имеет выдавленные на боковых панелях декоративные элементы, визуально перекликающиеся с решёткой вентилятора, а также небольшие треугольные наклейки с логотипом XPG и названием модели. Таблица электрических характеристик на корпусе блока питания также присутствует и расположена сверху.
Блок питания XPG Core Reactor II выполнен по полностью модульной схеме, то есть все кабели сделаны съёмными. Правда, у такого решения есть и обратная сторона: как правило, это ведёт к увеличению длины корпуса блока питания примерно на 1-2 см по сравнению с блоками питания с несъёмными кабелями и аналогичными характеристиками. В данном случае имеем длину в 160 мм при весе в 1,77 кг без учета подключаемых кабелей, полный набор кабелей весит ещё 1,28 кг. Тут есть один интересный момент — дело в том, что обычно кабели делают либо в виде стянутых сеточкой пучков проводов, либо в виде плоских шлейфов. Тут же часть кабелей выполнены в виде таких вот пучков с сетчатой оплеткой, а часть — в виде шлейфов. Впрочем, данное решение уже наблюдалось нами ранее на блоках питания XPG.
Перечислим все входящие в комплект XPG Core Reactor II кабели:
- Кабель питания материнской платы с коннектором 20+4 pin выполнен в виде стянутого сеточкой пучка проводов длиной 650 мм;
- Два кабеля питания процессора (CPU) в виде стянутого сеточкой пучка проводов с коннектором 4+4 pin на конце, длина каждого кабеля 650 мм;
- Один кабель стандарта 12VHPWR (промаркирован как 600W, так как максимальная передаваемая по нему мощность составляет 600 Вт) для питания производительных видеокарт NVIDIA RTX, выполнен в виде стянутого сеточкой пучка проводов длиной 650 мм;
- Один кабель питания для видеокарт с разъёмами PCIe 6+2 pin, подключаемый к гнезду 12VHPWR на блоке питания. Выполнен в виде двух параллельно идущих плоских шлейфов длиной по 550 мм с коннекторами PCIe 6+2 pin на конце;
- Три кабеля питания видеокарт с двумя расположенными последовательно разъёмами PCIe 6+2 pin на каждом, кабели выполнены в виде стянутого сеточкой пучка проводов длиной 650 мм от блока питания до первого коннектора и 150 мм от первого до второго;
- Три кабеля питания накопителей с тремя расположенными последовательно коннекторами SATA и одним Molex на конце. Кабели выполнены в виде плоских шлейфов длиной 500 мм до первого коннектора и по 150 мм между соседними.
Коннекторы SATA расположены под прямым углом к кабелю, что облегчает подключение стандартных 3,5” жестких дисков при их расположении поперёк корпуса в нижнем отсеке современных компьютерных корпусов, но это же решение делает менее удобным подключение 2,5” SSD с интерфейсом SATA, если они крепятся к вертикальной перегородке с другой стороны от материнской платы. В последнем случае удобнее использовать коннекторы, располагающиеся в одной плоскости с входящими в них проводами.
Такие новости мы постоянно публикуем в Telegram. Подписывайтесь на канал, чтобы ничего не пропустить ;) Нас уже 3188 человек!
На блоке питания имеется два разъёма для подключения кабеля питания материнской платы, под ним расположены три разъёма для подключения кабелей питания накопителей с SATA/Molex, правее от разъёмов питания материнской платы расположен разъём 12VHPWR для подключения кабеля питания производительных видеокарт NVIDIA RTX, а также пять разъёмов для подключения кабелей питания процессоров и видеокарт, промаркированные как CPU & VGA, располагающихся правее и ниже 12VHPWR в два ряда.
Основные характеристики блока питания
Блок питания XPG Core Reactor II соответствует требованиям спецификаций ATX 3.0 и ATX 3.1 и рассчитан на скачки мощности до 235%, получил сертификаты энергоэффективности 80 PLUS Gold и Cybenetics Platinum (прим. – по данным с официального сайта, на упаковке заявлено соответствие 80 PLUS Gold и Cybenetics Gold). Блок питания способен работать от сетей переменного тока напряжением от 100 В до 240 В, выдавая следующие параметры по линиям:
| Напряжение по линии | +3,3 В | +5 В | +12 В | -12 В | +5 В SB |
| Максимальная сила тока по линии | 22 А | 22 А | 100 А | 0,3 А | 3 А |
| Максимальная мощность по линиям | 120 Вт | 1200 Вт | 3,6 Вт | 15 Вт | |
| Максимальная мощность | 1200 Вт | ||||
В блоке питания XPG Core Reactor II применяются надёжные и долговечные конденсаторы японского производства, также были реализованы восемь степеней защиты, включая защиту от перегрузки по мощности и по току (OPP и OCP соответственно), защиту от подачи повышенного и пониженного напряжения (OVP и UVP соответственно), защиту от короткого замыкания (SCP), всплесков и бросков напряжения (SIP), работы без нагрузки (NLO), а также защиту от превышения рабочей температуры (OTP).
В конструкции 140-мм вентилятора используется гидродинамический подшипник (FDB), максимальная скорость вращения которого может составлять 2400 об/мин, но реально вентилятор работает достаточно медленно и тихо, его скорость автоматически регулируется в зависимости от нагрузки на блок питания. При нагрузке до 60% от максимальной скорость вращения составляет около 400 об/мин, а затем, с увеличением нагрузки свыше 60%, начинает плавно расти, достигая 1200 об/мин при 100% нагрузке.
Заявленная наработка на отказ составляет 100 000 часов, при этом производитель даёт гарантию на блок питания сроком 10 лет! Блоки питания линейки XPG Core Reactor II позиционируются как надежные и производительные решения, подходящие не только для сборки игровых ПК, но и для использования в составе серверов и рабочих станций.
Отмечу также, что рассматриваемый в данном обзоре блок питания XPG Core Reactor II мощностью 1200 Вт является самой производительной версией в модельном ряду XPG Core Reactor II, включающем также версии мощностью 650 Вт, 750 Вт, 850 Вт и 1000 Вт. Притом первые три варианта используют более компактный 120-мм вентилятор и заметно короче – их длина составляет 140 мм против 160 мм старших версий на 1000 Вт и 1200 Вт.
Тестирование блока питания
Подключим XPG Core Reactor II к специальному тестеру для блоков питания стандарта ATX, который покажет напряжения по основным линиям при работе блока питания без нагрузки.
| Линия, номинальное значение напряжения | Фактические значения напряжений |
| -12 V | 11,9 В |
| +12 V1 | 12,1 В |
| +12 V2 | 12,1 В |
| +5 V | 5,0 В |
| 5 V SB | 5,0 В |
| +3,3 V | 3,3 В |
Время получения сигнала «Power Good» составляет 80 мс.
Далее устанавливаем блок питания XPG Core Reactor II в нашу тестовую сборку, чтобы при помощи мультиметра замерить напряжения по основным линиям 5 В и 12 В при низкой и повышенной нагрузке.
| Линия | SATA/Molex (5 В) | SATA/Molex (12 В) | CPU/PCIe (12 В) | 12VHPWR (12 В) |
| Низкая нагрузка | 4,75 В … 5,07 В | 12,18 В … 12,21 В | 12,21 В … 12,22 В | 12,21 В … 12,22 В |
| Высокая нагрузка | 5,07 В | 12,21 В … 12,22 В | 12,22 В | 12,22 В |
В первом случае на ПК после загрузки Windows 10 не будет запущено никаких программ, игр и прочих ресурсоёмких задач, а во втором случае мы специально запустим встроенный в программу AIDA 64 стресс-тест. Результаты замеров по 5 В и 12 В линиям питания накопителей (SATA/Molex), процессора и видеокарт (CPU/PCIe), а также линии 12VHPWR представлены в таблице ниже.
Подведём итоги
Блок питания XPG Core Reactor II в версии на 1200 Вт является высокопроизводительным решением, способным обеспечить необходимой мощностью практически любую сборку с любой конфигурацией оборудования, будь то «топовый» игровой ПК, рабочая станция с двумя процессорами для серьёзных профессиональных задач или небольшой сервер с массивом жестких дисков. В то же время модульная компоновка позволяет не подключать лишние неиспользуемые кабели. Да, печально известный в силу своей неудачной конструкции интерфейс 12VHPWR для питания производительных видеокарт линейки NVIDIA RTX тут ещё не успели заменить на его более новую «доработанную напильником» версию под названием 12V-2×6, но не факт, что он вообще понадобится.
