Обзор блока питания Formula V Line APMM-850BM

16.11.2024Обзоры

Сегодня мы протестируем блок питания Formula V Line Line APMM-850BM на 850 Вт от тайваньской компании Formula V Line Line, которая, помимо широкого ассортимента блоков питания, также выпускает корпуса для ПК, корпусные вентиляторы и процессорные кулеры.

Основные особенности данного блока питания — полностью модульная схема подключения кабелей, относительно высокая мощность в 850 Вт, а также соответствие стандартам ATX 3.1 и PCIe 5.1 H++, что предполагает наличие выделенной 600-ваттной линии для питания «топовых» моделей видеокарт линейки NVIDIA GeForce RTX 4000.

Упаковка и комплектация

Блок питания Formula V Line Line APMM-850BM поставляется в относительно большой, стильно оформленной коробке. На ней как бы через трафарет на тёмном фоне крупным шрифтом написано название модели APMM-850BM. На нижней стороне коробки имеется подробная таблица всех электрических характеристик по линиям и некоторые другие особенности блока питания, но об этом мы подробно поговорим чуть позже.

Блок питания внутри коробки надёжно зафиксирован сверху и снизу вставками из мягкого материала, рядом вставлена чёрная картонная коробка с комплектом модульно подключаемых кабелей, стандартным кабелем для подключения к сети 220 В, а также пакетиком с четырьмя винтами для установки блока питания в корпус ПК и несколькими пластиковыми стяжками для проводов.

Дизайн и возможности подключения

Блок питания Formula V Line Line APMM-850BM имеет полностью модульную конструкцию с разъёмным подключением кабелей, питающих компоненты системы. Длина блока питания составляет 160 мм, что стандартно для модульных блоков питания аналогичной мощности.

Снизу расположен большой 140-мм вентилятор с девятью лопастями, а корпус блока питания хорошо вентилируется благодаря не совсем стандартным, но интересным дизайнерским решениям. А именно – скругленным боковым граням, при том, что выштампованная непосредственно в листовой детали решётка, таким образом, не только занимает собой всю нижнюю поверхность блока питания, но и частично заходит на его боковые стороны.

Задняя панель также практически полностью покрыта решёткой в виде квадратных отверстий.

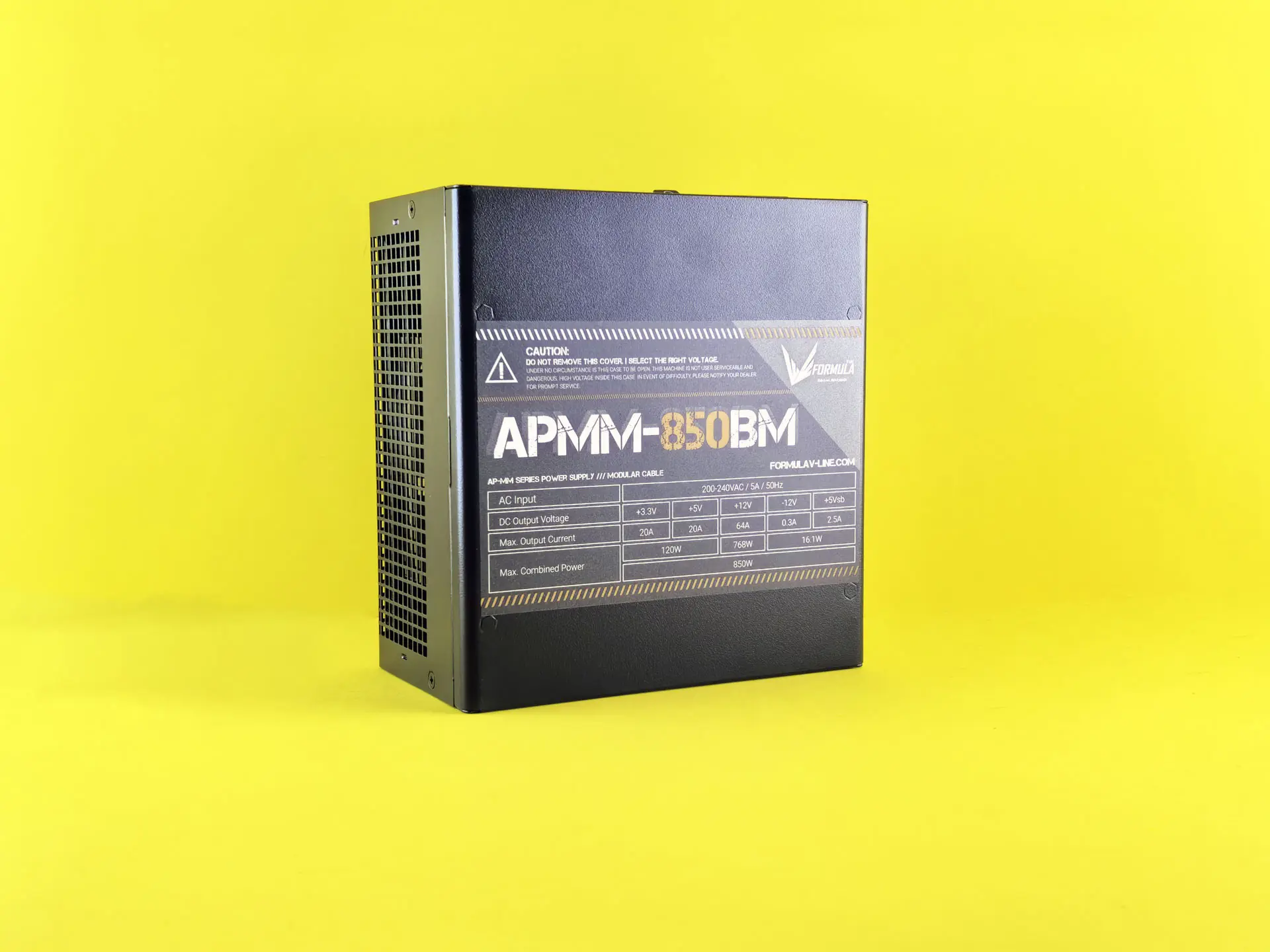

На верхней поверхности блока питания, как обычно, имеется наклейка с таблицей его электрических характеристик, а с одной из боковых сторон – наклейка с названием модели. Впрочем, последняя располагается с той стороны, которую всё равно не видно при установке блока питания в стандартный корпус.

Разъёмы для подключения кабелей питания компонентов системы расположены в два ряда на передней панели блока питания. В верхнем ряду разместились три разъёма линий питания процессора и видеокарт, промаркированные как ATX 12V/PCI-E, и разъём для подключения кабеля линии 600W, обозначенный тут как PCIE 5.0, в нижнем ряду расположился разъём подключения кабеля питания материнской платы ATX 24 PIN (обращаю внимание, что у данного блока питания этот кабель подключается всего одной колодкой, в то время как на других моделях чаще всего двумя), а также пара разъёмов для линий питания накопителей с SATA и Molex. Сами кабели выполнены в виде плоских шлейфов из проводов чёрного цвета, а для того, чтобы не ошибиться, их коннекторы промаркированы как MB (материнская плата), CPU, PCI-E, 600W. Кабели линий питания накопителей промаркированы как PERIF на коннекторах, подключаемых к разъёмам блока питания.

Отдельно отмечу, что мне не удалось обнаружить точную информацию, какой ревизии разъём для подключения кабеля линии 600 Вт используется на данном блоке питания – изначальной, откровенно неудачной 12VHPWR, или слегка доведённой до ума, получившей обозначение 12V-2×6. На официальном сайте производитель заявляет соответствие стандартам ATX 3.1 и PCIe 5.1 H++, что говорит в пользу применения более нового 12V-2×6 с доработанными контактными группами, при том, что он остаётся совместимым с 12VHPWR. Но я не исключаю, что тестовый образец блока питания может использовать и обычный 12VHPWR, так как рядом с ним указано PCIe 5.0, в то время как на фотографиях блока питания с официального сайта у разъёма можно увидеть обозначение PCIe 5.1.

Перечислим все кабели для подключения компонентов системы, входящие в комплект поставки блока питания Formula V Line Line APMM-850BM:

Кабель питания материнской платы с комбинированным коннектором на 24 (20+4) пина, длина 50 см;
Один кабель питания процессора с двумя расположенными последовательно комбинированными коннекторами на 8 (4+4) пинов, длина 60 см до первого коннектора и 15 см от первого до второго;
Два кабеля питания видеокарт PCIe с двумя расположенными последовательно комбинированными коннекторами на 8 (6+2) пинов на каждом кабеле, длина 55 см до первого коннектора и 15 см от первого до второго;
Кабель отдельной линии 600 Вт для питания высокопроизводительных старших моделей видеокарт линейки Nvidia RTX4000 длиной 50 см;
Два кабеля питания накопителей, на одном из которых находятся три коннектора питания SATA и один Molex на конце, на другом – пара SATA и пара Molex. Длина кабелей составляет 50 см до первого коннектора и по 15 см между последующими. Коннекторы SATA расположены в плоскости с входящими в них проводами, что делает удобным подключение 2,5” SSD накопителей при их установке на вертикальной перегородке с обратной стороны от материнской платы в современных корпусах.

В общей сумме мы имеем один 20+4-пиновый коннектор для подключения материнской платы, пару 4+4-пиновых коннекторов для питания линий процессора, четыре 6+2-пиновых коннектора для подключения видеокарт, одну линию 600 Вт для «топовых» видеокарт Nvidia, пять коннекторов питания накопителей SATA и три Molex.

Обзор блока питания Formula V Line APMM-850BM

Основные характеристики блока питания

Блок питания Formula V Line Line APMM-850BM соответствует стандартам ATX 3.1, PCIe 5.1, H++, имеет сертификат энергоэффективности 80 PLUS Bronze. Он способен работать от сетей переменного тока напряжением 200 В … 240 В, выдавая следующие параметры по линиям:

Напряжение по линии	+3,3 В	+5 В	+12 В	-12 В	+5 В SB
Максимальная сила тока по линии	20 А	20 А	64 А	0,3 А 2,5 А
Максимальная мощность по линиям	120 Вт		768 Вт	16,1 Вт
Максимальная мощность	850 Вт

Блок питания Formula V Line Line APMM-850BM построен по схеме Double Forward с активным корректором коэффициента мощности (active PFC), в конструкции применены конденсаторы японского производства, реализованы схемы защиты от перегрузки по мощности (OPP), подачи повышенного и пониженного напряжения (OVP и UVP соответственно), короткого замыкания (SCP), а также система контроля температуры, автоматически увеличивающая или уменьшающая скорость вращения вентилятора для оптимального охлаждения.

Помимо модели APMM-850BM на 850 Вт, на рынке также представлены варианты данного блока питания мощностью 650 Вт и 750 Вт, носящие обозначения APMM-650BM и APMM-750BM соответственно.

Тестирование блока питания

Подключим блок питания Formula V Line Line APMM-850BM к специальному тестеру, который покажет напряжения по основным линиям при работе без нагрузки.

Линия, номинальное значение напряжения	Фактические значения напряжений
-12 V	11,8 В
+12 V1	12,5 В
+12 V2	12,5 В
+5 V	5,1 В
5 V SB	5,1 В
+3,3 V	3,3 В

Время получения сигнала «Power Good» составляет 370 мс.

Смонтируем Formula V Line Line APMM-850BM в наш тестовый ПК, чтобы замерить напряжения по основным линиям 5 В и 12 В при работе с низкой и высокой нагрузкой. Под работой при низкой нагрузке подразумевается запуск Windows без выполнения каких-либо задач, а под высокой – запуск стресс-теста в программе AIDA 64.

Результаты замеров представлены в таблице ниже.

Линия	SATA/Molex (5 В)	SATA/Molex (12 В)	CPU/PCIe (12 В)	12VHPWR (12 В)
Низкая нагрузка	5,12 В … 5,13 В с просадками до 4,8 В	12,51 В … 12,52 В	12,46 В … 12,47 В	12,52 В
Высокая нагрузка	5,12 В	12,51 В … 12,52 В	12,38 В … 12,39 В	12,52 В

Спецификации

Мощность:	850 Вт
Сертификат 80 PLUS:	Bronze
Назначение:	для гейминга
Отстегивающиеся кабели:	модульный
Форм-фактор:	ATX
Тип PFC:	активный
Система охлаждения:	1 вентилятор (140 мм)
Тип разъема для материнской платы:	20+4
Количество разъемов CPU:	1x 4+4-pin
Количество разъемов 6+2-pin PCI-E:	2
Количество разъемов 12+4-pin PCI-E (12VHPWR):	1 (600W)
Количество разъемов 15-pin SATA:	6
Количество разъемов 4-pin Molex:	2
Количество разъемов 4-pin Floppy:	нет
Длина кабеля материнской платы:	1×500 мм
Длина кабеля для процессора:	1×600 мм
Длина кабеля для видеокарты 1 разъем:	2×550 мм
Подсветка:	нет
Технологии защиты:	UVP — защита от пониженного напряжения, OVP — защита от повышенного напряжения, OPP — защита от перегрузки по мощности, SCP — защита от короткого замыкания
Стандарт:	ATX 12V V3.1
Высота:	86 мм
Ширина:	50 мм
Глубина:	140 мм
Цвет:	черный

Подведём итоги

Блок питания Formula V Line Line APMM-850BM имеет широкие возможности для подключения компонентов системы, как по имеющимся линиям питания, так и по суммарной мощности в 850 Вт, он явно ориентирован на сборку достаточно производительных игровых ПК. Помимо прочего в достоинства можно записать модульную конструкцию с наличием 600-ваттной выделенной линии для питания «топовых» видеокарт от Nvidia и оригинальный, но лаконичный внешний вид со скруглёнными боковыми гранями.

Источник: Droidnews.ru.

👍 / 👎
