Обзор блока питания для ПК Chieftec Polaris 3.0 1250 W
Среди ключевых особенностей данного блока питания, помимо выдаваемой мощности более одного киловатта, стоит отметить то, что он соответствует новому стандарту ATX 3.0, включая поддержку подключения кабеля 12VHPWR, по которому подаётся питание мощностью до 600 Вт, что подходит для новейших высокопроизводительных видеокарт на базе чипов NVIDIA GeForce RTX 4070, RTX 4080 и RTX 4090. Также данный фактор позволит брать блок питания «на вырост» с учётом будущих апгрейдов системы.
Упаковка и комплектация
Блок питания Chieftec Polaris 3.0 поставляется в чёрной картонной коробке, на которой есть его изображение, а также указано название модели и основные особенности, среди которых – сертификация энергоэффективности по стандарту 80 PLUS Gold, полностью модульная схема подключения кабелей, соответствие стандарту ATX 3.0 и поддержка работы PCI-E устройств 5-го поколения. Также тут есть обозначения, говорящие о том, что данный блок питания поставляется в трех версиях, различающихся максимальной мощностью в 850 Вт, 1050 Вт и 1250 Вт соответственно – правильный вариант отмечен стикером красного цвета в кружочке рядом с индексом модели и мощностью на одной из боковых сторон. В нашем случае, это максимально производительная версия PPS-1250FC на 1250 Вт. Внизу коробки есть подробные характеристики каждой из модификаций, также тут можно узнать, что продукт «произведён» компанией Arena Electronic GmbH из немецкого города Дюссельдорф, однако, сделано всё в Китае.
Сам блок питания Chieftec Polaris 3.0 внутри коробки упакован в полиэтиленовый пакет и зафиксирован с двух сторон вставками из мягкого вспененного полимерного материала, рядом с ним расположена сумочка из синтетической ткани на липучках.
В ней находится комплект модульно подключаемых кабелей для питания компонентов системы, кабель для подключения блока питания (в составе системного блока) к электрической сети и пакетик с четырьмя винтами для монтажа блока питания в корпусе ПК. Также в комплекте идёт буклет с достаточно подробными электрическими характеристиками и прочей информацией о продукте.
Внешнее исполнение блока питания
Chieftec Polaris 3.0 имеет габариты 150×160×86 мм, тут стоит отметить длину блока питания – она составляет 160 мм, что может быть важно при монтаже в достаточно компактные корпуса, остальные размеры стандартные. Впрочем, и длину в 160 мм тоже можно назвать вполне обычной для большинства блоков питания форм-фактора ATX.

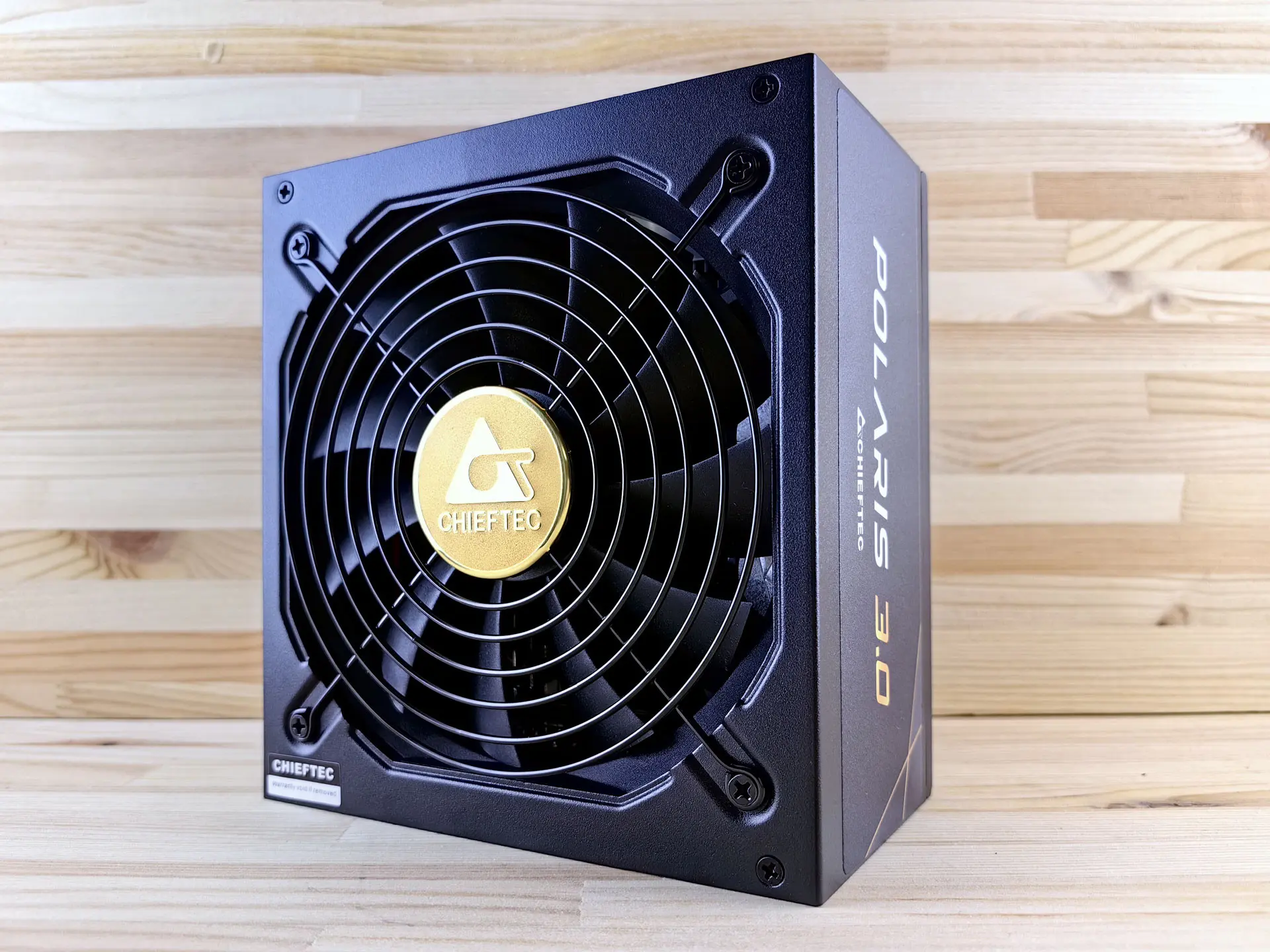

Дизайн – классический для игровых и высокопроизводительных моделей, но достаточно лаконичный: матовое чёрное покрытие корпуса, вентилятор нижнего расположения с гидродинамическим (FDB) подшипником и крыльчаткой из 11 лопастей диаметром примерно 130 мм закрыт «гриль-решёткой» из проволоки круглого сечения, также с покрытием чёрного цвета.
На противоположной вентилятору верхней стороне есть название модели и таблица электрических характеристик. Так как в блоке питания реализована модульная схема подключения кабелей питания компонентов системы, имеется группа разъёмов для их подключения.
Четыре разъёма промаркированы как Peripheral/SATA и служат для подключения кабелей питания жестких дисков с интерфейсами Molex и SATA и прочих совместимых периферийных устройств, рядом расположился коннектор под обозначением 12VHPWR, к которому подключается соответствующий кабель питания для новейших видеокарт, ещё есть пара колодок с обозначением CPU и пара с PCI-E, думаю, не стоит уточнять, для подключения каких кабелей они используются, а два оставшихся внизу разъёма объединены в группу «M/B» – к ним двумя колодками подключается кабель питания материнской платы.
Модульно подключаемые кабели питания компонентов системы выполнены в виде плоских шлейфов из проводов чёрного цвета. Тут есть кабель питания материнской платы с колодкой на 20+4 контакта, один кабель с четырьмя коннекторами Molex, три кабеля с четырьмя SATA, расположенными под прямым углом к проводам, на каждом, пара кабелей с двумя расположенными последовательно 6+2 контактными коннекторами PCI-E на каждом, пара кабелей линии питания процессора 4+4 контакта и кабель питания для новых видеокарт 12VHPWR с максимальной передаваемой мощностью 600 Вт. Кабели имеют следующую длину от блока питания до коннекторов: кабели питания материнской платы и питания процессора – 650 мм, PCI-E – 600 мм от блока питания до ближайшего коннектора и 100 мм от первого коннектора до второго, кабели питания SATA и Molex – по 550 мм от блока питания до первого коннектора и по 100 мм между первым и всеми последующими коннекторами, длина кабеля 12VHPWR составляет 600 мм.
Такие новости мы постоянно публикуем в Telegram. Подписывайтесь на канал, чтобы ничего не пропустить ;)
Вес блока питания Chieftec Polaris 3.0 (1250 Вт) без учета модульно подключаемых кабелей составляет 3 кг.
Технические характеристики
Блок питания Chieftec Polaris 3.0 работает от сетей переменного тока напряжением 100-240 В, в своей самой мощной версии на 1250 Вт выдавая постоянный ток с параметрами напряжения, силы тока и суммарной мощности по линиям в соответствии с таблицей:
| Линия | +3,3 В | +5 В | +12 В | -12 В | +5 В SB |
| Сила тока | 22 А | 22 А | 104,1 А | 0,3 А | 3,0 А |
| Мощность по линиям | 120 Вт | 1250 Вт | 3,6 Вт | 15 Вт | |
| Суммарная мощность | 1250 Вт | ||||
Как уже писал выше, блок питания Chieftec Polaris 3.0 официально поддерживает стандарт ATX 3.0 (что нашло отражение непосредственно в его названии), а это означает полную поддержку обеспечения электропитания устройств, соответствующих спецификации PCI-E 5.0, физически реализованную посредством кабеля питания 12VHPWR, по которому может передаваться напряжение 12 В при суммарной мощности до 600 Вт по всем линиям. При том, что соответствующий стандарту ATX 3.0 блок питания гарантирует возможность кратковременно обеспечивать скачки потребляемой мощности в два раза на 0,01 с и в три раза выше номинала на 0,0001 с для обеспечения стабильного режима питания самых «прожорливых» видеокарт.
В конструкции блока питания задействована схема из полумостового LLC преобразователя и преобразователя постоянного тока DC-DC, активного корректора коэффициента мощности (APFC) и используются конденсаторы японского производства. Производителем заявлены следующие степени защиты: автоматический контроль скорости вентилятора (AFC), защита от перегрузки по току (OCP), защита от перегрузки по суммарной мощности по всем каналам (OPP), защита от перегрева (OTP), защита от подачи повышенного напряжения (OVP), защита от короткого замыкания (SCP), защита от всплесков и бросков напряжения (SIP), защита от понижения напряжения в сети (UVP).
Тестирование блока питания
Итак, вдоволь изучив заявленные производителем характеристики и особенности, мы приступаем к тестированию блока питания Chieftec Polaris 3.0 на 1250 Вт в реальных условиях. Первым делом, как водится, подключаем к нему посредством кабелей с разъемами питания материнской платы, CPU, PCI-E, SATA и Molex специальный тестер, который определит соответствие номинальным напряжениям напряжения по линиям в режиме работы практически без нагрузки. Полученные результаты я привёл в таблице ниже.
| Линия | Фактические значения |
| -12 V | -11,9 В |
| +12 V1 | 12,2 В |
| +12 V2 | 12,2 В |
| +5 V | 5,1 В |
| 5 VSB | 5,1 В |
| +3,3 V | 3,3 В |
После этого блок питания Chieftec Polaris 3.0 (1250 Вт) был включен в состав нашей новой тестовой сборки на базе процессора Intel Core i5-12600K и видеокарты GIGABYTE GeForce RTX4070 Windforce OC 12G PCI-E 4.0 x16 с 12 Гб памяти стандарта GDDR 6X, а также пары модулей оперативной памяти DDR4-4000 G.Skill Trident Z RGB по 16 Гб каждый.
Всё это смонтировано на материнской плате ASUS TUF Gaming B660-PLUS WIFI D4 с башенным кулером воздушного охлаждения DeepCool AK620 Digital в корпусе Powercase Kratos. Тут стоит отметить некоторые особенности питания данной сборки. Так, питание используемой видеокарты на базе чипа RTX4070 осуществлялось посредством всего одного коннектора PCI-E 6+2 pin, в то время, как процессор Core i5-12600K получал питание за счет одного кабеля питания CPU 4+4 pin и ещё одного, но только с одним подключенным коннектором 4 pin, в то время, как парный ему коннектор «болтался в воздухе». Посредством одной линии питания SATA были запитаны тестовый SSD OCZ Vertex 3 с Windows 10 и встроенный в корпус Powercase Kratos контроллер вентиляторов с ARGB подсветкой.
После сборки и успешного запуска системы, при помощи стандартного универсального мультиметра были замерены напряжения по линии питания 5 В Molex/SATA и 12 В линиям Molex/SATA, PCI-E, CPU и 12VHPWR при работе ПК в режиме низкой нагрузки (запуск Windows 10 с SSD) и в сценариях повышенной нагрузки при запуске теста System Stability Test в AIDA 64 и стресс тестах процессора (CPU) и видеочипа (GPU) в OCCT.
Отмечу, что OCCT грузит процессор заметно сильнее, чем AIDA 64, что можно понять даже по температуре, отображаемой в тестовых утилитах и на дисплее, расположенном непосредственно на декоративном кожухе радиатора нашего башенного кулера DeepCool AK620 Digital.
При стресс тесте в AIDA 64 температура процессора достигала значений всего в 53 градуса Цельсия, при том, что стресс тест OCCT раскочегарил его до 88 градусов.
Кстати, по данным всё того же OCCT версии 12.0.15 при стресс тесте процессора его потребление составило около 160 Вт, а при стресс тесте видеокарты она потребляла 200 Вт. Результаты замеров напряжений по линиям при помощи мультиметра при разных нагрузках на блок питания приведены в таблице.
| Линия | Низкая нагрузка | AIDA 64 System Stability Test | OCCT (стресс тест CPU) | OCCT (стресс тест GPU) |
| 5 В (линия Molex/SATA) | 4,7 В … 5,12 В | 4,69 В … 5,14 В | 4,80 В … 5,15 В | 5,14 В |
| 12 В (линия Molex/SATA) | 12,25 В | 12,06 В … 12,22 В | 12,29 В | 12,22 В … 12,23 В |
| 12 В (линия PCI-E) | 12,22 В … 12,25 В | 12,15 В … 12,16 В | 11,80 В … 12,26 В | 11,97 В … 12,16 В |
| 12 В (линия CPU) | 12,25 В | 12,21 В | 12,28 В | 12,22 В … 12,23 В |
| 12 В (линия 12VHPWR) | 12,25 В … 12,26 В | 12,22 В | 12,29 В | 12,22 В … 12,23 В |
Вердикт
Блок питания Chieftec Polaris 3.0 на 1250 Вт (модель PPS-1250FC-A3) сочетает в себе лаконичный дизайн в чёрном матовом цвете, удобный модульный конструктив подключения питающих кабелей, большую максимальную мощность на выходе, а также официальное соответствие стандарту ATX 3.0, что гарантирует обеспечение стабильного режима питания новейшим топовым видеокартам с высоким энергопотреблением даже во время пиковых нагрузок при подключении посредством интерфейса 12VHPWR, который в свою очередь способен длительное время обеспечивать питание при мощности до 600 Вт.
Но за всё приходится платить, и, в данном случае, заплатить придётся 15-17 тысяч рублей – именно столько стоит блок питания Chieftec Polaris 3.0 в своём максимальном исполнении на 1250 Вт в российских розничных сетях.
