Тест-драйв блока питания Chieftec PPS-850FC 850W
Обзор блока питания для стационарного ПК Chieftec Polaris я построю по традиционной схеме без лишней «воды». Комплектация и внешний вид устройства, его различные модификации, особенности монтажа в системном блоке, тестирование в режиме работы с низкой и высокой нагрузкой с помощью как программных методов, так и с подключением тестера.
Упаковка и комплектация, варианты исполнения
Блок питания упакован в картонную коробку с цветной полиграфией, внутри находится сам блок питания, заключенный в проставки из мягкого пенистого материала снизу и сверху, а также дополнительно завернутый в полиэтиленовый пакет. Рядом с ним расположилась сумочка без ручек, но с клапаном на липучке, в которой находится комплектация в виде подключаемых к нему кабелей (блок питания у нас имеет полностью модульную систему подключения), кабеля питания от сети, четырёх болтиков для монтажа в корпус, упакованных в небольшой пакетик. Инструкция на нескольких языках, включая русский, также прилагается — из полезного там нашел описание параметров тока по всем линиям, а также сведения о различиях между модификациями данного блока с разной максимальной мощностью.
Такие новости мы постоянно публикуем в Telegram. Подписывайтесь на канал, чтобы ничего не пропустить ;)
Особенности моделей разной мощности
Как уже упоминал выше, Chieftec Polaris – модульный блок питания, сертифицированный по стандарту 80 Pus Gold, что очень хорошо. Производитель заявляет эффективность не ниже 87% при нагрузке 20% от максимальной, 90% при 50% нагрузки и 87% — при полной.
Блок питания может работать от различного напряжения в диапазоне 110-220 В, у него нет переключателя напряжений, на задней панели расположилась только достаточно крупная кнопка отключения.

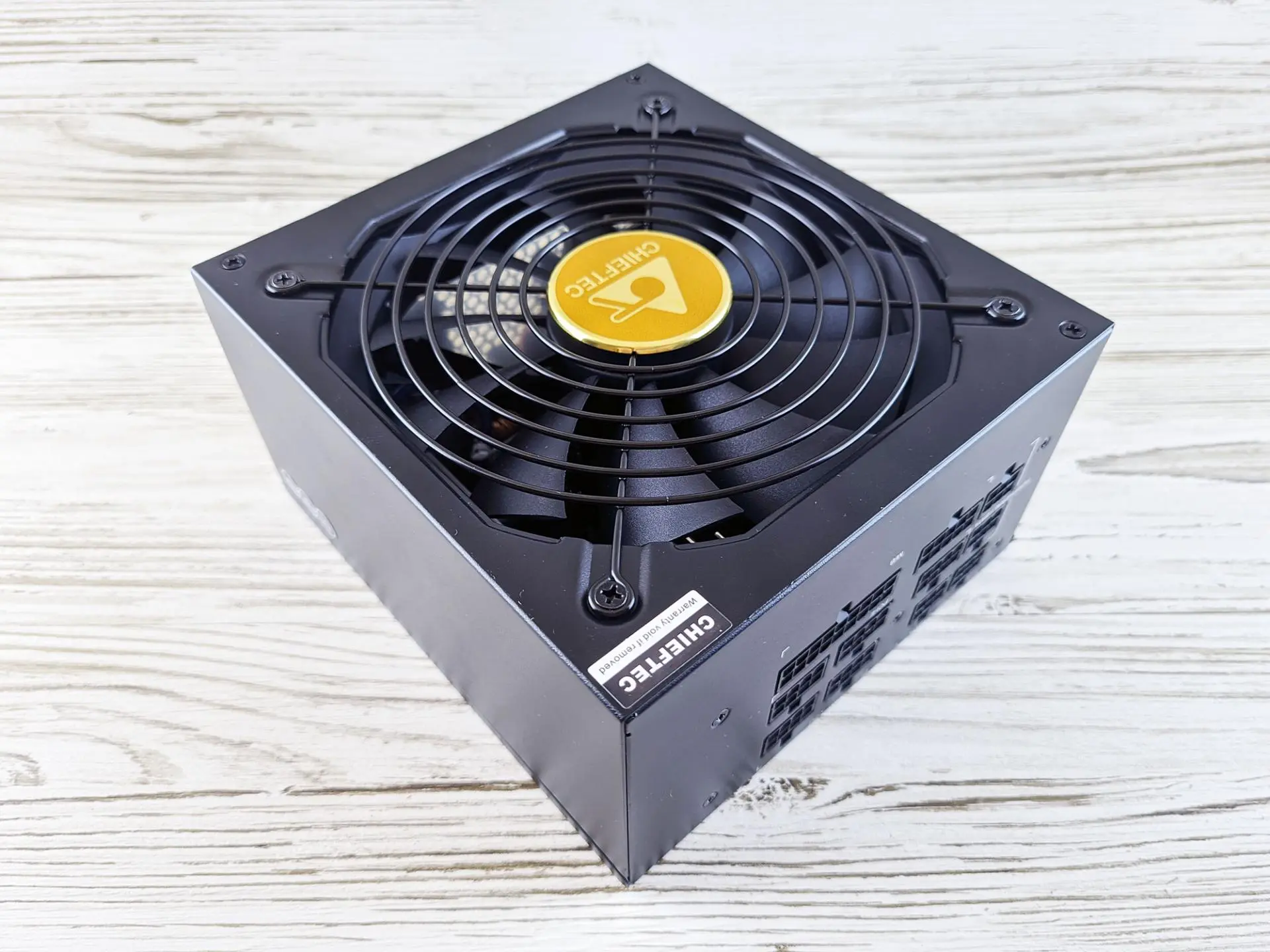

На нижней части расположен крупный вентилятор диаметром около 130 мм, прикрытый решеткой, спаянной из проволоки круглого сечения, что снижает аэродинамическое сопротивление и уровень шума от потока воздуха при работе.
Размеры блока питания составляют 150×160×86 мм, при этом конденсаторы и катушки внутри него достаточно крупные, и он увесист, что может косвенно гарантировать стабильную и длительную службу при работе под достаточно высокой нагрузкой.
Блок питания Chieftec Polaris доступен в пяти модификациях – на 850 Ватт и на 1050 Ватт, а также 650, 750 и 550 Ватт. Модели, соответственно, носят индексы PPS-850FC и PPS-1050FC и т.д. Но сегодня мы о старших. Отметка о том, какая перед Вами модель – небольшой красный кружок, наклеенный на коробку напротив соответствующего пункта.
Главным образом, конкретные отличия между ними в том, что у более мощной модели сила тока на линии +12 В по спецификации составляет 87,5 А, а у «младшей», на 850 Ватт – 70,8 А. Ещё у модели на 1050 Ватт в комплекте идет три кабеля питания для видеокарт (на конце каждого из которых по две колодки 6+2 pin), в то время как у модели на 850 Ватт их в комплекте всего пара, но посадочных мест со стороны самого блока питания всё равно три – видимо, в целях унификации. Но, в случае поломки одного из разъёмов, третий тоже лишним не будет. На тест ко мне пришёл блок питания в варианте мощностью 850 Ватт с модельным индексом PPS-850FC.
Монтаж в системном блоке и возможности подключения
Тут следует сказать о некоторых моментах, связанных к кабель-менеджментом в целом и кабелями в частности. Соединяющие блок питания с компонентами системы кабели представляют собой шлейфы с идущими параллельно друг другу в ряд «слепленными» друг с другом проводами. Само собой, это выглядит не очень компактным при традиционном монтаже методом простого размещения в свободном пространстве корпуса и создает приличное препятствие для воздушного потока при продувке корпуса вентиляторами. Зато такие плоские шлейфы хорошо монтировать в корпусах, где блок питания расположен в закрытом нижнем отсеке, а их можно пропустить за перегородкой, на которую крепится материнская плата – они потребуют немного места между ней и правой боковой стенкой.
Перечислю кабели, идущие в комплекте и гнёзда на блоке питания, куда они подключаются.
Кабель питания материнской платы стандарта ATX 24 pin – подключается двумя колодками сразу к двум разъёмам на блоке питания, помеченным как M/B. Тут я не смогу избежать ярких метафор: количество и хитросплетение проводов лично мне навевает стойкие ассоциации с путевым развитием Курского вокзала. Со стороны материнки всё сделано аккуратно: основная колодка на 20 контактов и дополнительная на 4 соединяются при помощи удобного фиксатора друг с другом.
Выше контактов под кабель материнской платы на блоке питания расположены три разъёма для подключения кабелей питания видеокарт, помеченные как PCI-E. Уже говорил выше, но повторюсь – в комплекте с 850 Ваттным блоком питания идёт два кабеля, у каждого из которых на конце по два комбинированных коннектора 6+2 pin, а у модели на 1050 Ватт таких кабелей к комплекте должно быть три штуки.
Ещё выше и правее расположены два гнезда, к которым присоединяются кабели питания CPU, оканчивающиеся двумя 4 pin колодками каждый, в комплекте два таких кабеля.
По левой стороне расположены буквой «Г» гнёзда для подключения кабелей питания жестких дисков, оптических приводов и SSD. Они подписаны как Peripheral/SATA, к ним подключаются идущие в комплекте кабели питания устройств с интерфейсом SATA – всего три штуки, на каждом из которых по четыре коннектора. В комплекте также идёт один кабель с четырьмя коннекторами Molex, которые пригодятся для устаревших жестких дисков и дисководов с интерфейсом IDE, если таковые придется подключить, а также для подключения разных экзотических устройств. Например, у меня есть вполне современная плата расширения с контроллером USB 3.1 и несколькими дополнительными портами, она как раз требует дополнительного питания, подающегося через старый-добрый «Молекс», подключаемый непосредственно к ней.
Все кабели чёрного цвета, отсутствует стандартный для ATX цветовой код, обозначающий какие кабели за что отвечают и какие параметры тока выдают, так что при замерах напряжения приходилось руководствоваться схемами распиновки контактов в колодках.
Тестирование
В рамках теста я смонтировал блок питания внутри своего рабочего ПК, подключив всё, что нужно, а также пару кабелей подключил для удобства снятия замеров с них необходимых параметров тока.
Тест проводился в двух состояниях – при штатной работе операционной системы Windows 10 и под нагрузкой, создаваемой при запуске System Stability Test в AIDA 64 Extreme.
Реальные замеры мультиметром показали следующий результат:
Линия 3,3 В реально выдавала 3,33…3,34 В в простое и под нагрузкой.
Линия номиналом +5 В выдавала 5,09 В стабильно в простое и 5,09…5,10 В под нагрузкой.
Линия +12 В выдавала 12,14…12,15 В простое, при этом на линии питания процессора было стабильно 12,15 В.
Под нагрузкой эти параметры изменились на соответственно 12,15…12,16 В и 12,16…12,17 В на линии питания CPU.
При этом AIDA 64 программными методами в ходе теста зафиксировала следующие параметры:
Линия 3,3 В — 3,328 В.
Линия 5 В — 5,040 В.
Линия 12 В — от 12,096 В до 12,192 В.
Спецификации
| Модель: | POLARIS 850W |
| Код товара: | PPS-850FC |
| EAN code: | 0753263077356 |
| Вес (без/с упаковкой): | 2.6кг / 3.3кг |
| AC входного напряжения / Вход переменного тока: | 100-240V / 15A |
| Frequency: | 50 - 60Hz |
| +5V: | 22A |
| +3.3V: | 22A |
| +5V & +3,3V combined: | 120W |
| +12V1: | 70.8A |
| +12V2: | - |
| +12V1, +12V2 combined: | 850W |
| P.F.: | >0,9 |
| -12V: | 0,3A / 3,6W |
| +5VSB: | 3.0A / 15W |
| Максимальная мощность: | 850W |
| Коннекторы | |
| 20+4 PIN ATX: | 1 |
| 8 PIN EPS (4+4): | 2 |
| 8 PIN PCIe (6+2): | 4 |
| SATA: | 12 |
| MOLEX: | 4 |
| Длина кабелей, мм | |
| 20+4 PIN ATX: | 650 |
| 8 PIN EPS (4+4): | 2 x 650 |
| 8 PIN PCIe (6+2): | 2 x 600/100 |
| SATA: | 3 x 550/100/100/100 |
| MOLEX/FLOPPY: | 550/100/100/100 |
| Дополнительные сведения | |
| ATX12V Спецификация: | ATX 12V 2.3 |
| Эффективность: | 80+Gold |
| Размеры (ДxШxВ): | 160мм x 150мм x 86мм |
| PFC активный: | PFC |
| Охлаждение: | 140мм FDB Вентилятор |
| Безопасность: | AFC (Автоматический контроль скорости вентилятора), OCP (Защита от перегрузки по току),OPP (Защита от перегрузки по суммарной мощности по всем каналам),OTP (Защита от перегрева), OVP (Защита от подачи повышенного напряжения), SCP (Защита от короткого замыкания), SIP (Защита от всплесков и бросков напряжения), UVP (Защита от понижения напряжения в сети) |
| Гарантия (бизнеса к бизнесу): | 24 месяца |
Вердикт
Блок питания Chieftec Polaris модели PPS-850FC на 850 Ватт, ставший героем сегодняшнего обзора — продукт, конечно не для всех. Цена в районе 10 000 рублей не самая большая на рынке за аналогичные решения (а мощные блоки питания сейчас стоят дорого), но и не бюджетная. Блок питания подойдет скорее энтузиастам, для наиболее топовых сборок с несколькими видеокартами или серверных решений с кучей жестких дисков и несколькими процессорами на материнской плате, благо, возможности для подключения позволяют.
К стабильности работы блока питания под нагрузкой и уровню шума вопросов также в ходе натурного тестирования не возникло. Но стоит отметить один важный момент — использовать данную модель блока питания строго рекомендуется только в корпусе с возможностями «скрытого» кабель-менеджмента. Иначе будет казаться, что внутри вашего системного блока какая-то птица свила себе гнездо из проводов и даже возможность не подключать лишние кабели не сильно поможет.
