Обзор блока питания Chieftek EON (ZPU-600S)

Сам производитель заявляет, что Chieftek EON (ZPU-600S) может обеспечить хорошую производительность, получил сертификат 80 Plus, что говорит и о неплохом КПД, и о надёжности. При этом Chieftec обещает тихую работу со 120-мм вентилятором и конкурентный ценник.

• Упаковка и комплектация
• Внешний вид и особенности подключения
• Электрические характеристики блока питания
• Тестирование
• Спецификации
• Итоги

Упаковка и комплектация

Chieftek EON упакован просто и утилитарно — поставляется в небольшой картонной коробке. Сбоку на ней перечислены разные версии данной модели, отличающиеся между собой максимальной мощностью на выходе, напротив актуальной версии стоит галочка, на нижней стороне коробки указаны электрические характеристики для версий разной мощности.

В нашем случае это модификация на 600 Ватт и с индексом ZPU-600S, помимо неё есть версии на 400, 500 и 700 Ватт. Сам блок питания внутри коробки упакован в пупырчатую пленку, в комплекте с ним идёт стандартный кабель для подключения к розетке 220 В, пакетик с четырьмя винтами для монтажа в корпусе ПК и инструкция в виде листка, сложенного гармошкой. Одним словом, ничего лишнего, но всё, что нужно, на месте.

Внешний вид и особенности подключения

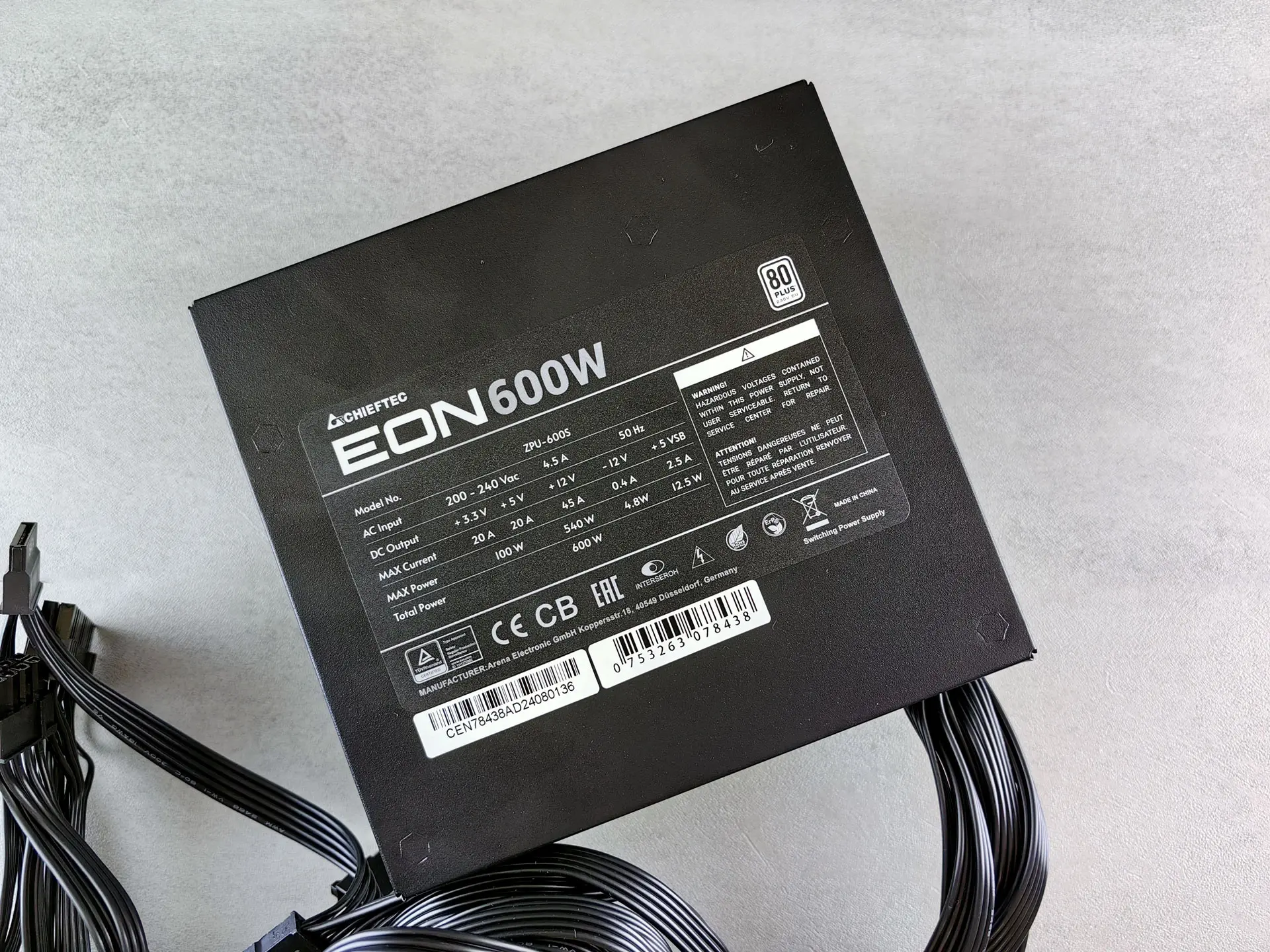

Chieftek EON (ZPU-600S) имеет вполне обычный вид, покрыт чёрной матовой краской. Сбоку и на верхней стороне имеются чёрно-белые наклейки с указанием названия модели и электрических характеристик, в нижней части за выштампованной решёткой расположен 120-мм вентилятор.

Блок питания имеет стандартные размеры 140×150×86 мм и относительно лёгкий, весит 1,34 кг. Кабели питания компонентов системы выполнены несъёмными, в виде плоских шлейфов из проводов чёрного цвета.

Тут есть кабель питания материнской платы с коннектором ATX 20+4 pin длиной 650 мм, кабель питания линии CPU с двумя расположенными последовательно сдвоенными коннекторами 4+4 pin, длина до первого коннектора — 800 мм, между первым и вторым — 100 мм, кабель питания видеокарт PCIe с двумя расположенными последовательно коннекторами 6+2 pin, длина до первого коннектора — 550 мм, между первым и вторым — 150 мм, а также два кабеля питания накопителей, на каждом из которых по два коннектора SATA и один Molex на конце, при этом длина кабелей составляет 450 мм до первого коннектора SATA и по 150 мм между соседними коннекторами.

Коннекторы SATA расположены в одной плоскости с входящими в них проводами, что облегчает подключение 2,5» SSD, смонтированных на вертикальной перегородке в современных корпусах, в отличие от варианта, когда коннектор питания SATA расположен под прямым углом к кабелю.

Электрические характеристики блока питания

Блок питания Chieftek EON (ZPU-600S) работает от сети переменного тока 200–240 В, на выходе выдавая постоянный ток со следующими параметрами по линиям:

Линия, напряжение	+3,3 В	+5 В	+12 В	-12 В	+5 В SB
Максимальная сила тока	20 А	20 А	45 А	0,4 А	2,5 А
Максимальная мощность по линиям	100 Вт		540 Вт	4,8 Вт	12,5 Вт
Максимальная суммарная мощность	600 Вт

Блок питания сертифицирован по стандарту энергоэффективности 80 PLUS 230V EU, использует активный корректор коэффициента мощности (APFC), благодаря чему имеет коэффициент мощности (PF) больше 0,9. Из мер защиты предусмотрены автоматический контроль скорости вращения вентилятора (AFC), защита от перегрузки по суммарной мощности по всем каналам (OPP), защита от подачи повышенного напряжения (OVP), защита от короткого замыкания (SCP), защита от всплесков и бросков напряжения (SIP), защита от понижения напряжения в сети (UVP).

Такие новости мы постоянно публикуем в Telegram. Подписывайтесь на канал, чтобы ничего не пропустить ;)

Тестирование блока питания

Переходя уже непосредственно к тестам блока питания Chieftek EON (ZPU-600S), первым делом подключаем его к специальному тестеру и смотрим, какие значения напряжения он выдаёт по линиям питания материнской платы, процессора, PCIe, SATA и Molex, работая без реальной нагрузки.

Линия	Фактические значения
-12 V	11,9 В
+12 V1	12,2 В
+12 V2	12,3 В
+5 V	5,2 В
5 V SB	5,1 В
+3,3 V	3,3 В

Время получения сигнала Power Good тестером составляет 260 мс.

После этого помещаем блок питания непосредственно в наш тестовый ПК, подключаем к реальным потребителям в виде компонентов системы. Параметры напряжений по основным линиям +5 В и +12 В мы будем замерять во время работы при низкой нагрузке (запуск Windows без выполнения каких-либо задач) и при высокой нагрузке во время работы стресс-теста AIDA64, после того как он будет запущен на тестовой сборке не менее 20 минут.

Линия	SATA/Molex (5В)	SATA/Molex (12В)	CPU (12В)	PCIe (12В)
Низкая нагрузка	5,24 В	12,15 В … 12,16 В	12,03 В … 12,05 В; 12,11 В … 12,12 В	12,18 В
Высокая нагрузка	5,25 В … 5,26 В	12,13 В … 12,14 В	11,98 В … 12,0 В	12,14 В … 12,15 В

Спецификации

Производитель:	Chieftec
Серия:	Eon
Модель:	ZPU-600Sнайти похожий блок питания
Наличие PFC:	Блок питания с активным PFC (Power Factor Correction) модулем
Максимальная нагрузка:	+3.3V — 20A, +5V — 20A, +12V — 45A, +5VSB — 2.5A, −12V — 0.4A
Количество линий +12V:	Режим Single-Rail — 1 линия +12В
Цвета, использованные в оформлении:	Черный
Частота:	50 Гц
Длина кабеля:	0.65 м
Защита от коротких замыканий (SCP):	Есть
Защита от повышения напряжения (OVP):	Есть
Защита от понижения напряжения (UVP):	Есть
Защита от перегрузки (OPP/OLP):	Есть
Защита от скачков тока и напряжения (SIP):	Есть
Управление скоростью вращения:	От термодатчика
Охлаждение блока питания:	1 вентилятор: 120 x 120 мм (на нижней стенке)
Входное напряжение:	200 ~ 240 В
КПД:	Сертифицирован на стандарт 80 PLUS Standard
Блок питания:	ATX 12V Ver. 2.3
Мощность блока питания:	600 Вт
Коннектор питания мат.платы:	24+8+8 pin, 24+8 pin, 24+4 pin(разборный 8-pin коннектор)удлинители питания мат.платы
Коннектор питания видеокарт:	2x 6/8-pin разъема (разборный 8-pin коннектор, 2-pin отстегивается)
Разъемы для подключения MOLEX/FDD/SATA:	2/1/4переходники с MOLEX
Размеры (ширина x высота x глубина):	150 x 86 x 140 мм
Размеры упаковки:	25.07 x 18.21 x 9.8 см
Вес брутто:	1.65 кг

Вердикт

Как видим, блок питания Chieftek EON в версии на 600 Вт (ZPU-600S) позволяет собрать стандартную систему среднего уровня и даже умеренно-игровую сборку, разве что стоит учитывать, что тут всего два коннектора PCIe (6+2 pin) и расположены они последовательно на одной линии, что может наложить свои ограничения на использование дискретных видеокарт. Само собой, о достаточно производительных и топовых видеокартах лучше забыть сразу, тем более с учетом ограничения на максимальную мощность блока питания в 600 Вт, из которых по линиям 12 В может передаваться суммарно не более 540 Вт.
