Обзор блока питания Chieftec Atmos 850W

Среди основных особенностей данного блока питания – полностью модульная схема подключения кабелей, питающих компоненты системы, соответствие новейшему стандарту ATX 3.0, включая поддержку спецификаций питания устройств PCIe Gen5 и наличие кабеля 12VHPWR, способного передавать мощность до 600 Вт для обеспечения питания новейших видеокарт.

• Упаковка и комплектация
• Внешний вид и возможности подключения
• Электрические характеристики
• Тестирование
• Спецификации
• Итоги

Упаковка и комплектация

Chieftec Atmos 850W поставляется в коробке с изображением самого блока питания на верхней части, тут же имеются указания на то, что он соответствует стандартам PCIe Gen5, ATX 3.0, 80 Plus Gold, а также имеет полностью модульную схему подключения кабелей.

Сбоку на коробке указаны электрические характеристики блока питания на 850 Вт (модель CPX-850 FC) и модификации этой же модели на 750 Вт (CPX-750 FC), на другой боковой стороне есть наклейка в виде красного кружка напротив названия модели, которая находится непосредственно в коробке.

На нижней стороне коробки показаны все идущие в комплекте кабели для подключения компонентов системы и указано суммарное количество имеющихся на них разъёмов разного типа. Не следует путать с количеством кабелей этого типа, как я сначала подумал, удивившись тому, что тут якобы целых 9 кабелей питания SATA, а потом поняв, что имелось в виду 9 разъёмов SATA, по три на каждом из трёх комплектных кабелей. Впрочем, к этому мы ещё вернёмся в следующем пункте нашего обзора.

Внутри коробки находится блок питания, надежно зафиксированный от тряски и ударов вкладками из мягкого вспененного полимерного материала, рядом с ним находится сумочка на липучке с комплектом кабелей, инструкцией и четырьмя винтами для монтажа блока питания в корпусе ПК.

Внешний вид блока питания и возможности подключения устройств

Блок питания Chieftec Atmos 850W имеет стандартные размеры 140×150×86 мм, не особо тяжёлый — весит чуть более полутора килограмм, покрыт черной матовой краской, на верхней стороне указано, что это модель на 850 Вт, и приведены электрические характеристики по линиям.

В нижней части за решеткой, выштампованной непосредственно в корпусном листе, располагается 120-мм вентилятор с гидродинамическим подшипником (FDB).

На задней панели блока питания имеются тумблер отключения питания и ещё один тумблер поменьше, позволяющий активировать эко-режим работы вентилятора, проще говоря, останавливать его вращение при низкой нагрузке (прим. автора — ох уж эти маркетологи, то экологию, то энергоэффективность везде пытаются продать, нет бы просто подавать это как решение для уменьшения износа подшипника вентилятора и снижения лишнего шума от системного блока во время работы при низкой нагрузке).

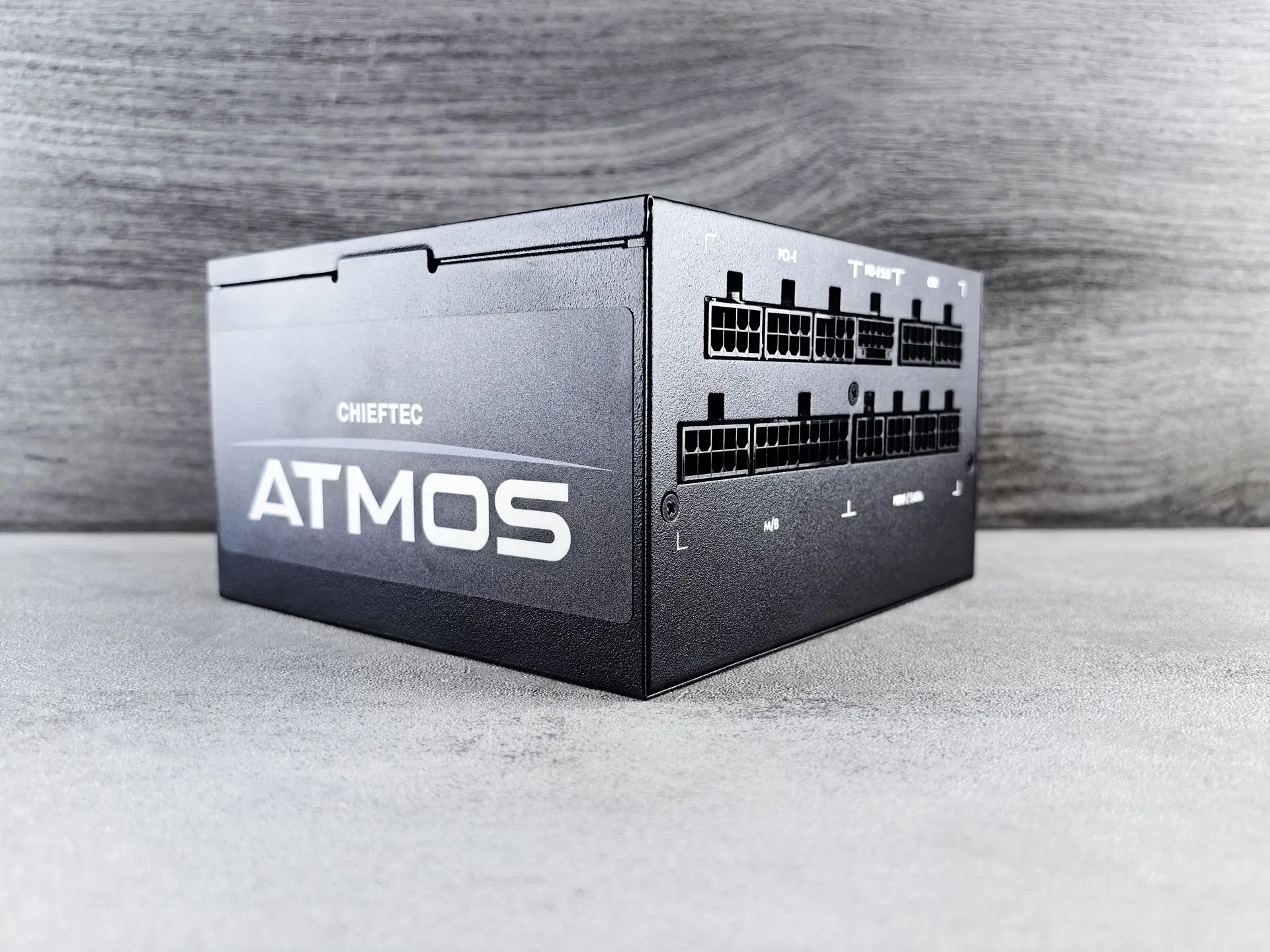

В передней части блока питания в два ряда расположились разъёмы для подключения кабелей питания компонентов системы, тут есть три колодки под кабели питания PCIe, один разъём под кабель питания видеокарт стандарта PCIe 5.0 (более известный как 12VHPWR), способный передавать мощность до 600 Ватт, две колодки под кабели питания линии CPU, в нижнем ряду — пара разъёмов для подключения кабеля питания материнской платы (обозначены как M/B) и четыре разъёма для кабелей питания накопителей и прочих устройств с разъёмами SATA и Molex.

Комплект поставки включает в себя следующие кабели, выполненные в виде стянутых сеточкой пучков проводов чёрного цвета:

• Кабель питания материнской платы ATX 24 pin (используется нераздельная колодка на 24 контакта вместо привычной раздельной по схеме 20+4), длина кабеля 600 мм;
• Два кабеля питания линии процессора CPU 8 pin (4+4), длина кабелей 700 мм;
• Два кабеля питания видеокарт с коннектором PCIe 8 pin (6+2), длина кабелей 700 мм;
• Кабель питания видеокарты с двумя расположенными последовательно коннекторами PCIe 8 pin (6+2), длина кабеля 700 мм до первого коннектора и 150 мм от первого до второго;
• Кабель питания видеокарты PCIe Gen 5, способный передавать мощность до 600 Вт, также известный как 12VHPWR, длина кабеля 600 мм;
• Три кабеля питания SATA-накопителей с тремя коннекторами питания на каждом, длина кабелей – 550 мм до первого коннектора и по 100 мм между соседними коннекторами;
• Кабель питания накопителей и прочих устройств с четырьмя подключенными последовательно коннекторами Molex, длина кабеля – 550 мм до первого коннектора и по 100 мм между соседними коннекторами.

Электрические характеристики блока питания

Блок питания Chieftec Atmos 850W (CPX-850 FC) работает от сети переменного тока с напряжением 100 В – 240 В, выдавая следующий параметры тока по линиям:

Линия	+3,3 В	+5 В	+12 В	-12 В	+5 В SB
Сила тока	20 А	20 А	70,8 А	0,3 А	3 А
Максимальная мощность по линиям	100 Вт		850 Вт	3,6 Вт	15 Вт
Максимальная суммарная мощность	850 Вт

Как уже писал выше, Chieftec Atmos 850W соответствует стандарту ATX 3.0, включая поддержку питания устройств PCIe Gen5, подключенных по кабелю питания 12VHPWR, имеет сертификат энергоэффективности 80 PLUS Gold, производителем заявлена эффективность 87% при нагрузке 20% от максимальной, 90% при работе на половине максимальной мощности и 87% при 100% нагрузке, коэффициент мощности блока питания (P.F.) больше 0,9.

Такие новости мы постоянно публикуем в Telegram. Подписывайтесь на канал, чтобы ничего не пропустить ;)

В конструкции блока питания используется полумостовой преобразователь постоянного тока (SRC) и конденсаторы японского производства. Из мер защиты были предусмотрены автоматический контроль скорости вращения вентилятора (AFC), защита от перегрузки по суммарной мощности по всем каналам (OPP), защита от перегрева (OTP), защита от подачи повышенного напряжения (OVP), защита от короткого замыкания (SCP), защита от всплесков и бросков напряжения (SIP), защита от понижения напряжения в сети (UVP) и защита от перегрузки по току (OCP).

Тестирование блока питания

Для начала измерим напряжение при «холостой» работе блока питания без нагрузки при помощи специального тестера для блоков питания ATX, подключив к нему кабели питания материнской платы и линий CPU, PCI-E, SATA и Molex.

Линия	Фактические значения
-12 V	11,9 В
+12 V1	12,0 В
+12 V2	12,0 В
+5 V	5,0 В
5 V SB	5,1 В
+3,3 V	3,3 В

Далее смонтируем блок питания уже в реальную тестовую сборку, снимем показания напряжений по основным линиям +5 В и +12 В при работе практически без нагрузки, затем запустим стресс-тест в AIDA 64 и спустя 25 минут работы ПК под высокой нагрузкой замерим те же параметры.

Линия	SATA/Molex (5В)	SATA/Molex (12В)	CPU (12В)	PCIe (12В)	12VHPWR (12В)
Низкая нагрузка	5,06 В … 5,07 В	12,02 В	12,03В…12,04В	12,03В…12,04В	12,03В…12,04В
Высокая нагрузка	5,07 В … 5,08 В	11,98В…12,03В	12,05 В	12,04В	12,05В

Спецификации

Модель:	ATMOS 850W
Код товара:	CPX-850FC
EAN code:	0753263078407
Вес (без/с упаковкой):	1.52кг / 3.04кг
AC входного напряжения / Вход переменного тока:	100-240V~ / 10-5A
Frequency:	50 — 60Hz
+5V:	20A
+3.3V:	20A
+5V & +3,3V combined:	100W
+12V1:	70.8A
+12V2:	-
+12V1, +12V2 combined:	850W
P.F.:	>0.9
-12V:	0.3A / 3.6W
+5VSB:	3.0A / 15W
Максимальная мощность:	850W
Коннекторы
20+4 PIN ATX:	1
8 PIN EPS (4+4):	2
8 PIN PCIe (6+2):	2 / 2
16 PIN PCIe GEN5:	1
SATA:	9
MOLEX:	4
Длина кабелей, мм
20+4 PIN ATX:	600
8 PIN EPS (4+4):	2 x 700
8 PIN PCIe (6+2):	2 x 700 | 700/150
16 PIN PCIe GEN5:	600
SATA:	3 x 550/100/100
MOLEX:	550/100/100/100
Дополнительные сведения
ATX12V Спецификация:	ATX 12V 3.0
Эффективность:	80Plus Gold
Размеры (ДxШxВ):	140мм x 150мм x 86мм
PFC:	активный PFC (0.9)
Охлаждение:	120mm FDB Вентилятор
Безопасность:	AFC (Автоматический контроль скорости вентилятора) OPP (Защита от перегрузки по суммарной мощности по всем каналам) OTP (Защита от перегрева) OVP (Защита от подачи повышенного напряжения) SCP (Защита от короткого замыкания) SIP (Защита от всплесков и бросков напряжения) UVP (Защита от понижения напряжения в сети) OCP (Защита от перегрузки по току)
Гарантия (бизнеса к бизнесу):	5 лет

Вердикт

Внешне непритязательный, как и большинство блоков питания от Chieftec, 850-ваттный Chieftec Atmos (CPX-850 FC) просто делает свою работу, обеспечивая необходимую мощность компонентам системы, соответствуя новейшему стандарту ATX 3.0 и поддерживая кабель питания для новейших видеокарт 12VHPWR, по которому при необходимости может передаваться до 600 Вт. При этом максимальную мощность блока питания в 850 Ватт можно считать оптимальной для сборки большинства систем достаточно продвинутого игрового уровня — с достаточным запасом, но без переплаты за лишние сотню-другую Ватт. К тому же стоит всё это удовольствие и так достаточно недёшево — в российской рознице за блок питания придётся выложить в районе 12 500 рублей.

Источник: Droidnews.ru.
