Тест-драйв блока питания GIGABYTE Ultra Durable Gold 850W (GP-UD850GM)

В данном обзоре мы рассмотрим и протестируем блок питания Gigabyte Ultra Durable Gold 850W (модель GP-UD850GM) мощностью 850 Ватт, имеющий полностью модульную систему подключения кабелей питания комплектующих.

Тест-драйв блока питания GIGABYTE Ultra Durable Gold 850W (GP-UD850GM)

Кроме того, он также получил сертификат энергоэффективности 80 PLUS Gold.

Упаковка и комплектация

Тест-драйв блока питания GIGABYTE Ultra Durable Gold 850W (GP-UD850GM)

Блок питания поставляется в типичной для подобных изделий картонной коробке, внутри находится этакий защитный бокс из мягкого полимерного материала, в котором и находится сам блок питания, а рядом с ним россыпью лежат стянутые жгутами кабели, включая стандартный кабель питания от сети 220 В, пакетик с четырьмя винтами чёрного цвета с контровкой на шляпке и совсем несолидная инструкция в виде небольшого листочка, сложенного гармошкой.

Тест-драйв блока питания GIGABYTE Ultra Durable Gold 850W (GP-UD850GM)
Тест-драйв блока питания GIGABYTE Ultra Durable Gold 850W (GP-UD850GM)
Тест-драйв блока питания GIGABYTE Ultra Durable Gold 850W (GP-UD850GM)

Так как блок питания GP-UD850GM имеет полностью модульную схему подключения кабелей, в комплекте с ним идут кабель питания материнской платы 20+4 пин, пара кабелей питания CPU 4+4 пин, два кабеля питания видеокарт PCIe с двумя коннекторами 6+2 пин на каждом, два кабеля питания SATA с четырьмя коннекторами на каждом, последний из которых «прямой», и ещё один кабель с тремя Molex и коннектором питания Floppy дисковода на конце. Все кабели выполнены в виде плоских шлейфов из проводов чёрного цвета с чёрными разъёмами для подключения.

Дизайн и особенности монтажа

Тест-драйв блока питания GIGABYTE Ultra Durable Gold 850W (GP-UD850GM)

Блок питания относительно компактный, его длина составляет всего 140 мм при стандартных для ATX блоков питания высоте и ширине 86 и 150 мм соответственно. 120 мм вентилятор расположился на нижней грани за сеточкой в виде выштампованных шестиугольных сот. В его конструкции реализован гидродинамический подшипник, снижающий уровень шума и увеличивающий срок службы.

Тест-драйв блока питания GIGABYTE Ultra Durable Gold 850W (GP-UD850GM)

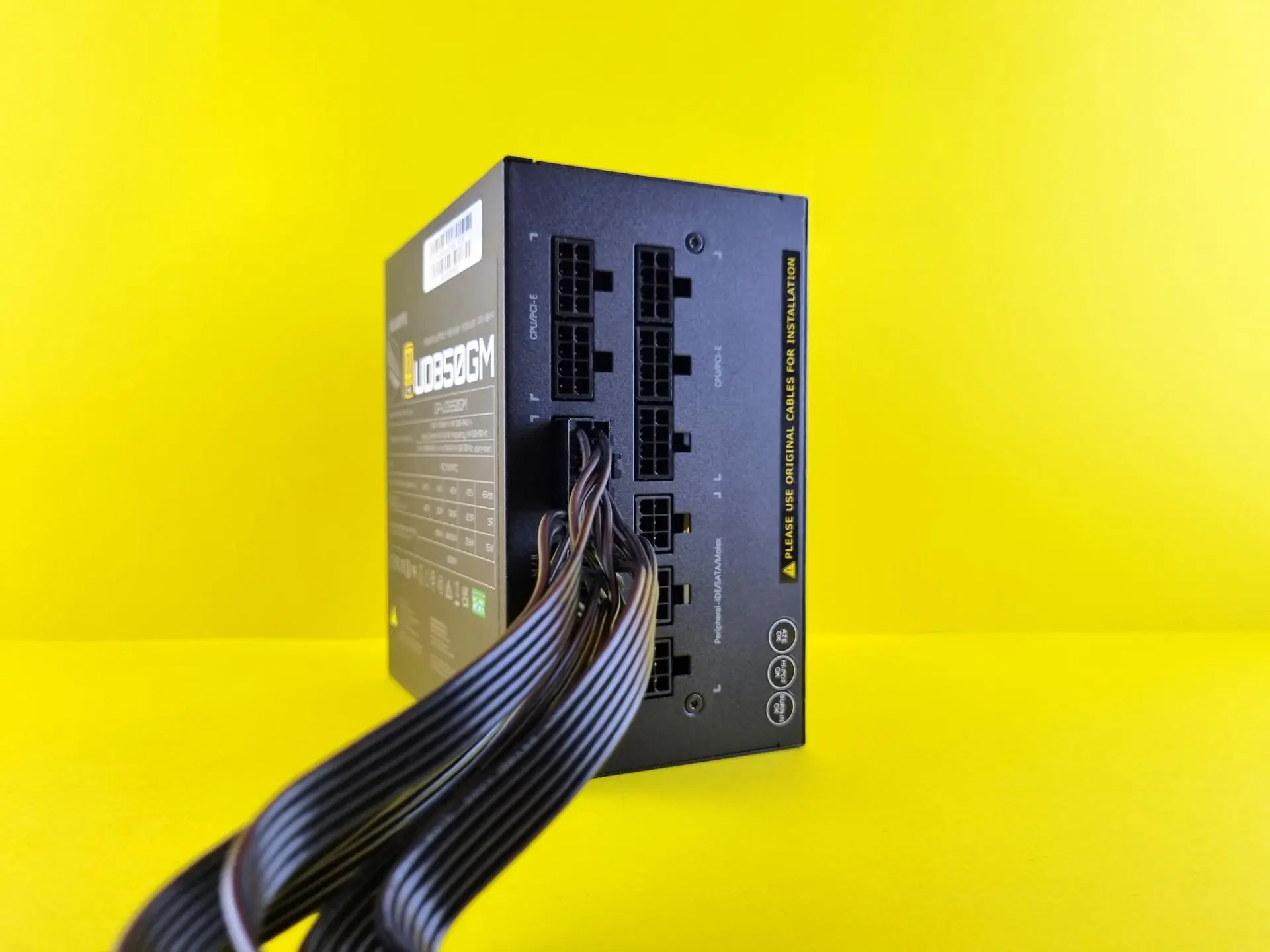

На блоке питания расположены разъёмы для подключения кабелей питания материнской платы (пара колодок, промаркированных M/B), пять разъёмов для подключения кабелей питания процессора и видеокарт (CPU/PCI-E) и три разъёма для подключения кабелей питания жестких дисков, SSD и прочих приводов (IDE/SATA/Molex).

Тест-драйв блока питания GIGABYTE Ultra Durable Gold 850W (GP-UD850GM)

Отмечу также в качестве интересной особенности дизайн нижней грани, которая имеет сложную объёмную форму, полученную штамповкой, и то, что при сборке блока питания применялись винты с головками под ключ Torx типоразмеров T9 и T15.

Основные характеристики

Тест-драйв блока питания GIGABYTE Ultra Durable Gold 850W (GP-UD850GM)

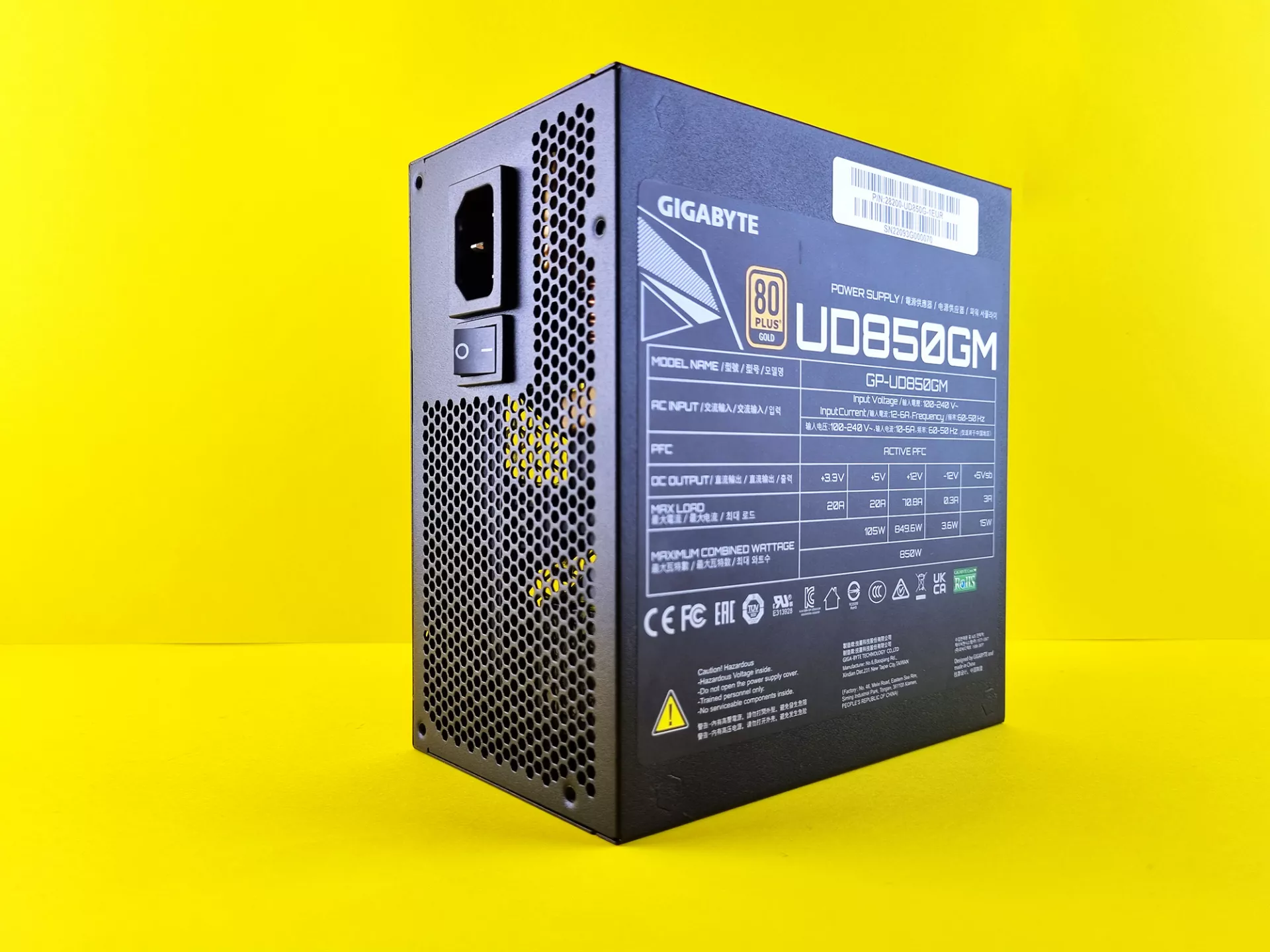

Согласно паспортным характеристикам, блок питания GIGABYTE GP-UD850GM имеет максимальную мощность 850 Вт и выдаёт следующие параметры тока по линиям:

Тест-драйв блока питания GIGABYTE Ultra Durable Gold 850W (GP-UD850GM)

  • +3,3 В и +5 В – суммарно 105 Вт;
  • +12 В – 849,6 Вт;
  • -12 В – 3,6 Вт;
  • +5VSB – 15 Вт.

Тест-драйв блока питания GIGABYTE Ultra Durable Gold 850W (GP-UD850GM)



Блок питания может работать от сети переменного тока с напряжением от 100 до 240 В и имеет систему активной коррекцию коэффициента мощности (active PFC), степени защиты от перегрузки по току (OCP) и от повышенного и пониженного напряжения (OVP, UVP), защиту от перегрева (OTP), защиту от перегрузки по мощности (OPP), защиту от короткого замыкания (SCP).

Результаты тестов

Как обстоят дела на практике мы выясним непосредственно в ходе тестирования данного блока питания, для чего будем использовать специальный тестер и стандартный мультиметр, а блок питания будет включён в состав тестовой сборки ПК.

Тест-драйв блока питания GIGABYTE Ultra Durable Gold 850W (GP-UD850GM)

Специальный тестер, предназначенный для определения напряжений по всем линиям блока питания ATX, выдал следующие параметры:

ЛинияФактические значения
-12 V-12,0 В
+12 V112,1 В
+12 V212,1 В
+5 V5,0 В … 5,1 В
5 VSB5,0 В
+3,3 V3,3 В

Тест-драйв блока питания GIGABYTE Ultra Durable Gold 850W (GP-UD850GM)

Далее блок питания GIGABYTE GP-UD850GM был протестирован на напряжения по линиям уже в составе ПК под нагрузкой. Напряжения по линиям при этом замерялись с помощью стандартного мультиметра с соответствующих контактов на кабелях питания. Замеры делались при небольшой нагрузке при загрузке Windows 10 и с увеличенной нагрузкой при запуске System Stability Test в AIDA 64.

НоминалНизкая нагрузкаПовышенная нагрузка
3,3 В3,4 В3,4 В
5 В5,10 В … 5,11 В (Molex/SATA)5,10 В … 5,11 В (Molex/SATA)
12 В12,14 В … 12,15 В (Molex/SATA);
12,14 В … 12,15 В (CPU, PCI-E)
12,14 В … 12,15 В (Molex/SATA);
12,14 В … 12,15 В (CPU, PCI-E)

Тест-драйв блока питания GIGABYTE Ultra Durable Gold 850W (GP-UD850GM)
Тест-драйв блока питания GIGABYTE Ultra Durable Gold 850W (GP-UD850GM)
Тест-драйв блока питания GIGABYTE Ultra Durable Gold 850W (GP-UD850GM)

Что тут можно сказать – блок питания выдаёт стабильно одинаковые параметры по разным линиям как при минимальной, так и при увеличенной нагрузке.

Статистика AIDA 64 показала следующие результаты по напряжениям, которые обычно имеют мало общего с реальными, но приведу и их на всякий случай:

НоминалПоказания AIDA64
+3,3 В3,392…3,408 В
+5 В5,040 В
+12 В12,192 В

Тест-драйв блока питания GIGABYTE Ultra Durable Gold 850W (GP-UD850GM)
Тест-драйв блока питания GIGABYTE Ultra Durable Gold 850W (GP-UD850GM)
Тест-драйв блока питания GIGABYTE Ultra Durable Gold 850W (GP-UD850GM)

Тест-драйв блока питания GIGABYTE Ultra Durable Gold 850W (GP-UD850GM)

Итоги

Блок питания GIGABYTE Ultra Durable Gold 850W (модель GP-UD850GM) показал стабильные результаты по разным линиям во время тестирования под разным уровнем нагрузки. Стоит отметить то, что он имеет достаточно небольшие размеры, а полностью модульная схема подключения кабелей питания комплектующих позволяют устанавливать его в корпуса с небольшим внутренним объёмом. Немаловажно и то, что производитель даёт на него пять лет гарантии, за которые устройство как минимум окупит свою стоимость.
