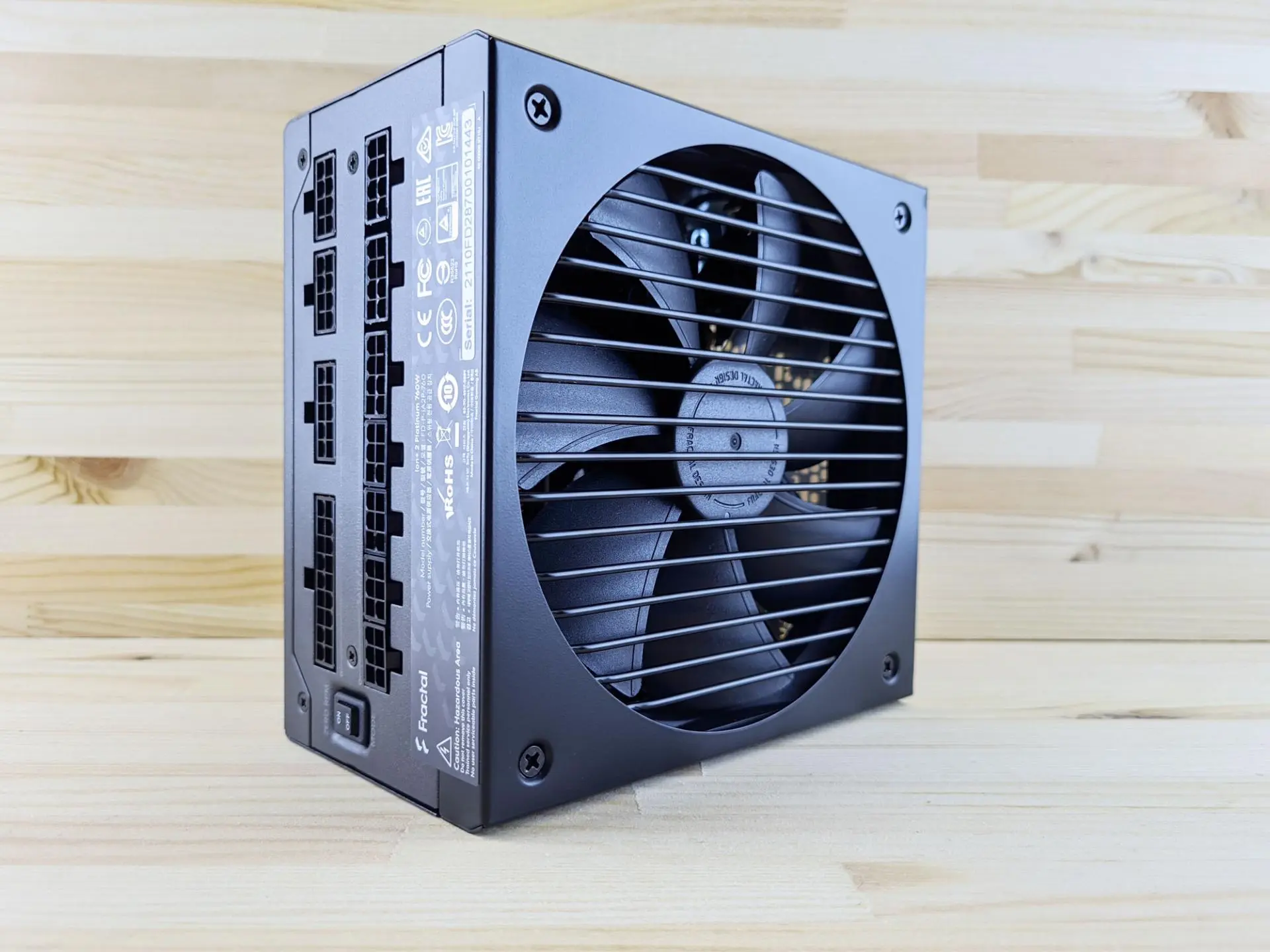

Тест-драйв блока питания Fractal Design Ion+ 2 Platinum 760W
Как следует из названия, он относится к линейке Ion+ 2, выдаёт максимальную мощность 760 Ватт и прошел сертификацию 80 Plus, получив при этом сертификат Platinum, что гарантирует энергоэффективную работу и точное соответствие заявленным выходным характеристикам по току. Данный блок питания имеет модульную конструкцию подключения кабелей, а помимо модели на 760 Ватт есть также версии Fractal Ion+ 2 Platinum на 560, 660 и 860 Ватт.
Упаковка и комплектация
Блок питания упакован в достаточно большую увесистую коробку, внутри которой, помимо него самого, убранного в небольшую матерчатую сумочку на липучке и зафиксированного проставками из мягкого пенистого материала, находятся пенал на молнии с набором кабелей для подключения компонентов ПК, стандартный кабель для подключения к сети 220 В, а также инструкция, набор из трёх стяжек на липучках для кабелей и четыре винта для монтажа в корпусе.
Такие новости мы постоянно публикуем в Telegram. Подписывайтесь на канал, чтобы ничего не пропустить ;)
Комплект кабелей для подключения питания компонентов системы включает в себя:
- Кабель питания материнской платы с проводами, убранными в плетёную оплётку;
- Кабель питания CPU с коннектором 8 пин;
- Кабель питания CPU с коннекторами 4+4 пин;
- Три кабеля питания PCIe, на каждом из которых по два коннектора 6+2 пин;
- Кабель питания Molex с четырьмя коннекторами;
- Два кабеля питания SATA с четырьмя коннекторами на каждом;
- Один кабель питания SATA с двумя коннекторами.
Отдельно хочется сказать пару хвалебных слов за качественную инструкцию, идущую в комплекте с данным блоком питания. В ней в виде наглядных схем и таблиц перечислены основные характеристики и особенности блока питания, его габариты, есть даже схемы различных разъёмов как на самих кабелях, так и на блоке питания для их подключения, с указанием номинальных напряжений на контактах. Для каждого из имеющихся вариантов исполнения данного блока питания, а именно — моделей на 560, 660, 760 и 860 Ватт, приведены параметры напряжения, силы тока и мощности по линиям, комплект поставки кабелей (также различается у разных моделей) и т.п. Приведены графики соотношения скорости вращения вентиляторов в оборотах в минуту и производимого при этом шума в дБ в зависимости от степени загрузки блока питания.
Основные характеристики и особенности монтажа
Размеры блока питания составляют 150×150×86 мм при весе чуть более 2,5 кг. Поддерживается работа от напряжения 100…240 В на входе. Номинальные характеристики напряжений, силы тока и мощности по линиям для блока питания на 760 Ватт на выходе следующие:
| +3,3 В | +5 В | +12 В | -12 В | + 5 В SB |
| 22 А | 22 А | 63,3 А | 0,3 А | 3 А |
| 120 Вт | 760 Вт | 3,6 Вт | 15 Вт | |
Возможности подключения различных компонентов системного блока определяются как непосредственно набором комплектных кабелей, так и соответствующими разъёмами на самом блоке питания для их подключения. Про кабели я уже писал выше в пункте про комплектацию, а про разъёмы для подключения кабелей напишу подробно здесь.
Есть группа из двух разъёмов для подключения кабеля питания материнской платы (ATX 24 pin), четыре коннектора для подключения кабелей питания накопителей и приводов SATA и Molex (SATA/Peripheral), пять коннекторов для подключения кабелей питания процессора и видеокарт (ATX 12V/PCI-E).
В целом, набор комплектных кабелей и возможности их подключения к блоку питания более чем достаточны даже для сборки весьма «навороченной» системы, а применяемые провода достаточно эластичные.
Система охлаждения блока питания представлена расположенным в нижней плоскости большим вентилятором размерами 140×140 мм с диаметром пропеллера 130 мм и гидродинамическим (FBD) подшипником, закрытым решёткой из толстой проволоки, напоминающей решётку гриля.
Такое решение позволяет до минимума снизить сопротивление воздушного потока, а также общий уровень шума.
Сквозь решётку и крыльчатку вентилятора хорошо видно внутреннее устройство блока питания – крупные конденсаторы Rubycon, аккуратный монтаж компонентов на плате.
Рядом с коннекторами для модульного подключения кабелей расположен небольшой тумблер, подписанный как ZERO PRM MODE On/Off – его включение позволяет активировать тихий режим работы блока питания, при котором вращение вентилятора полностью останавливается при небольшой нагрузке на блок питания. Из инструкции становится ясно, что переключение кнопки Zero RPM Mode в положение ON позволяет задействовать штатный вентилятор блока питания не сразу при включении, а при достижении примерно 50-60% от максимальной нагрузки по мощности (судя по тем же графикам, у разных моделей этот момент наступает чуть раньше или чуть позже), что при загруженности меньше этого порога позволяет снизить уровень шума на 4 дБ.
Если переключатель Zero RPM Mode находится в положении OFF, то вентилятор будет стартовать вместе с запуском системы и работать при нагрузке до 50-60% на скорости примерно 400 оборотов в минуту, создавая лишние 4 дБ шума. В любом случае, при выключенном или включённом переключателе, при загрузке свыше 60% обороты резко стартуют и могут достигать уже значений от 600 до 1200 оборотов в минуту, создавая от 10 до 22 дБ шума при этом. Тут стоит отметить, что это справедливо для старших моделей на 760 Ватт и 860 Ватт (напомню, что на данном тесте представлена модель на 760 Ватт), в то время, как версии на 560 Ватт и 660 Ватт даже под максимально возможной для них нагрузкой в силу меньшей мощности и меньшего нагрева компонентов, работают тише, а производимый ими шум не превышает 14 и 20 дБ соответственно даже при максимальной загрузке.
Блок питания оснащён рядом мер по защите от таких нежелательных явлений, как перегрузка по напряжению, мощности и току, пониженного напряжения, короткого замыкания и перегрева.
Тестирование в реальных условиях
Первым делом к блоку питания был подключен специальный тестер для блоков питания стандарта ATX, позволяющий сразу получить информацию о напряжениях на всех линиях.
Замеры при помощи тестера:
| Номинал | Показания тестера | |
| +12 В 1 | 12,1 В | |
| +12 В 2 | 12,1 В | |
| -12 В | 11,9 В | |
| +5 В | 5,0 В | |
| 5В SB | 5,0 В | |
| +3,3 В | 3,3 В |
| Номинал | В простое | Под нагрузкой |
| 3,3 В | 3,32 В | 3,33…3,34 В |
| 5 В | 5,05 В | 5,04…5,05 В |
| 12 В | 12,12…12,13 В (Molex/SATA); 12,13…12,14 В (CPU, PCIe) | 12,13…12,14 В (Molex/SATA); 12,14…12,15 В (CPU, PCIe) |
Статистика по напряжениям во время тестирования, полученная через AIDA 64:
| Номинал | Показания AIDA 64 |
| +3,3 В | 3,328 В |
| +5 В | 5,040 В |
| +12 В | 12,000…12,096 В |
Особого интереса данные по напряжениям, полученные через AIDA 64, не представляют, так как обычно заметно отличаются от реальных значений, но пусть тоже будут приведены для полноты картины.
Итоги
Средняя цена блока питания Fractal Ion+ 2 Platinum на 760 Ватт составляет примерно 13 000 — 13 500 рублей. За эти деньги покупатель получает весьма высокую мощность, хорошие возможности для подключения компонентов системы, качественную компонентную базу и сборку, возможность тихой работы, соответствие сертификации 80 Plus Platinum и наличие целого комплекса защитных мер. А лучше всего подтверждает долгий срок работы официальная гарантия от производителя, составляющая 10 лет.
