Обзор материнской платы GIGABYTE B660 Gaming X DDR4

К материнским платам у меня отношение чисто утилитарное – как к некоему большому куску текстолита с определённым набором смонтированных на нём компонентов и разъёмов, связующих и обеспечивающих работу остальных компонентов системного блока ПК.

Однако, выбирать материнскую плату исключительно по остаточному принципу тоже не стоит, ведь качество компонентной базы, наличие тех или иных разъёмов, скорость работы интерфейсов и возможности по тонкой настройке работы через BIOS или фирменное ПО являются весьма немаловажным аспектом, если вы намерены собрать ПК, который будет использоваться не только как печатная машинка и для выхода в Интернет.

Основные особенности

Логично начать данный обзор с перечисления основных характеристик. Как следует из названия, материнка ориентирована главным образом на игровой сегмент (но при этом не относится к геймерскому суббренду GIGABYTE AORUS), основана на чипсете Intel B660 Express.

Само собой, предполагается сборка системы на процессорах Intel Core 12 поколения, устанавливаемых в разъём LGA 1700, полный список поддерживаемых процессоров, актуальный на момент написания данного обзора доступен по ссылке.

Стандарт DDR4 в названии материнской платы также упоминается не случайно – другие платы на Intel B660 выпускаются с поддержкой модулей памяти более нового стандарта DDR5. Впрочем, скоростных показателей DDR4 пока хватает за глаза, да и планки данного стандарта намного более распространённые и доступные по цене. Поддерживаются планки DDR4, работающие на частотах 3200/3000/2933/2666/2400/2133 МГц, суммарно можно набрать объём до 128 Гб включительно, установив четыре планки по 32 Гб каждая. Материнка также поддерживает скоростной интерфейс PCI Express 4.0, по которому могут работать видеокарты и SSD NVMe накопители, устанавливаемые в разъём M.2. Но тут важно внимательно читать инструкцию, чтобы разобраться, какие конкретно слоты и разъёмы поддерживают работу в данном режиме, а какие – только PCI Express 3.0.

Такие новости мы постоянно публикуем в Telegram. Подписывайтесь на канал, чтобы ничего не пропустить ;) Нас уже 3190 человек!

Эргономика и дизайн

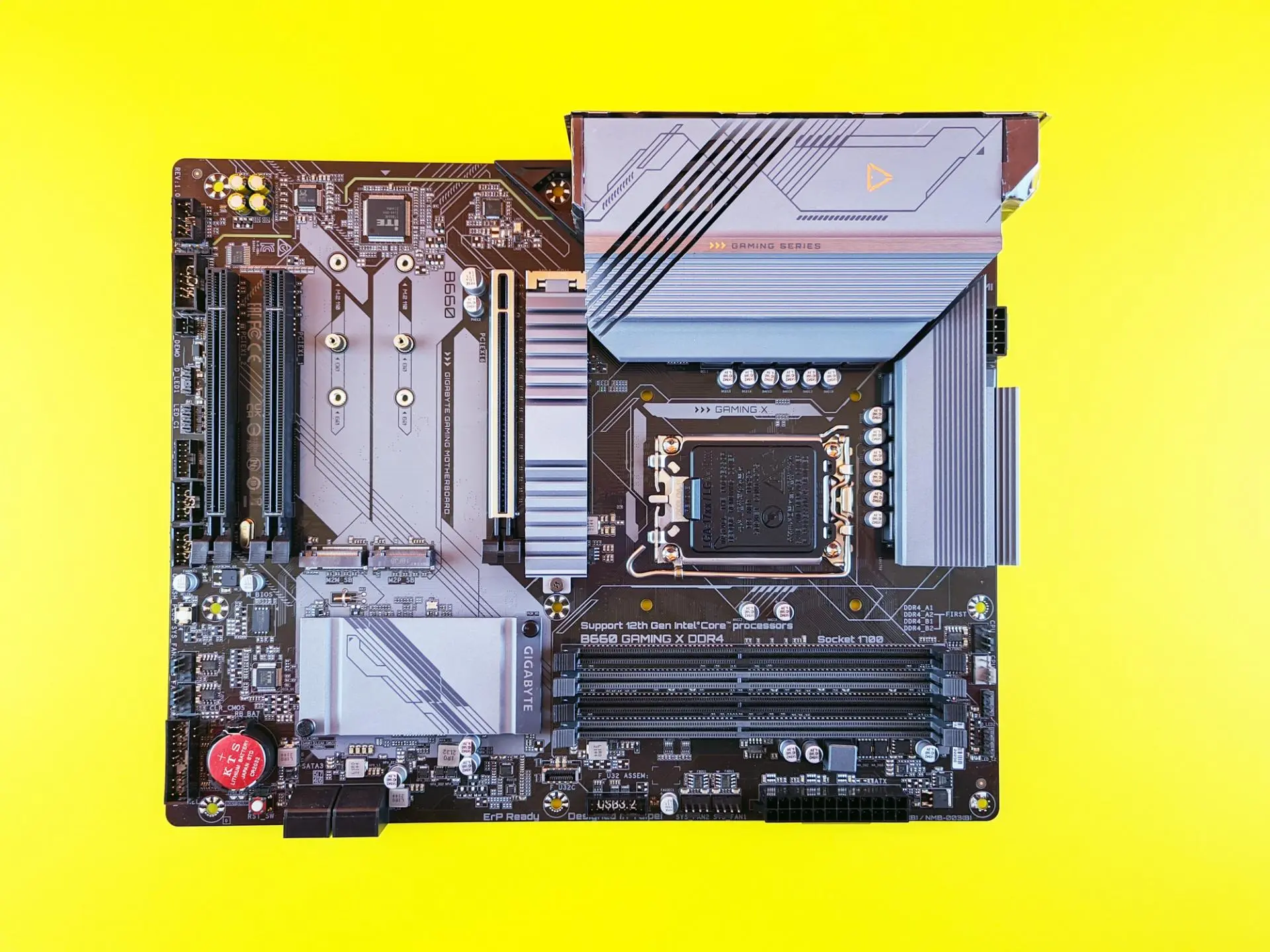

Дизайн материнской платы выдержан в умеренно лаконичном геймерском стиле – чёрный текстолит с декоративным рубленым рисунком серого цвета в тон радиаторам, механически защищающим от повреждений и улучшающим отвод тепла от компонентов VRM и MOSFET, с которыми радиатор контактирует через термопрокладки.

Ещё один радиатор доступен на самом верхнем разъёме M.2 для установки SSD NVMe, расположенном над верхним слотом PCI Express 4.0, который, в свою очередь, дополнительно усилен металлическим кожухом поверх пластикового разъёма.

Вообще, при создании данной материнской платы производитель явно уделил особое внимание надежности, что отразилось в ряде конструктивных решений, включая увеличенный в два раза медный слой и качественные контактные группы цепей питания материнки.

Также на плате расположены ещё пара M.2, а под ними – ещё пара PCI Express. Часть слотов работает от процессора, а часть от чипсета, некоторые из них поддерживают режим работы PCIe 4.0, остальные – только PCIe 3.0.

С этими аспектами лучше всего ознакомиться в инструкции перед сборкой системы, советую скачать максимально исчерпывающие электронные мануалы, доступные по адресу https://www.GIGABYTE.ru/products/page/mb/B660-GAMING-X-DDR4-rev-10/support#support-manual. Например, технологию Intel Optane поддерживают только слоты, работающие по линиям чипсета.

Посадочные места под SSD NVMe позволяют установить накопители, имеющие форм-фактор M.2 2260/2280/22110. Поддерживается создание массивов типа RAID 0, 1, 5 и 10.

Четыре слота под установку модулей оперативной памяти DDR4 промаркированы попарно черным и серым цветом в тон другим элементам материнки. Само собой, сложно ошибиться, ставя два модуля для работы в двухканальном режиме.

Отдельно отмечу несколько мелочей, повышающих общую эргономику и надежность. Так, у материнки нет отдельной заглушки в зоне разъёмов задней панели, что исключит типичные проблемы при сборке, панель разъёмов выполнена заодно с массивным радиатором, охлаждающим компоненты системы питания. Разъёмы SATA, поддерживающие скорость работы 6 Гбит/с, выполнены обращенными к правому торцу платы, так, что подключенные кабели не конфликтуют с установленными видеокартами. Вокруг контактов для подключения кнопок и индикаторов передней панели имеется пластиковая рамочка, предотвращающая их случайный изгиб.



• Обзор материнской платы GIGABYTE X870E AORUS PRO
• Материнская плата GIGABYTE может выдержать видеокарту до 58 кг
• Как изменять подсветку на ПК и ноутбуках GIGABYTE?

На заднюю панель выходят следующие разъёмы: четыре стандартных порта USB 2.0 (промаркированы черным цветом), пара USB 3.2 Gen 1 (синие), HDMI и DisplayPort для работы встроенной графики (соответствуют стандартам HDM 2.0 и DisplayPort 1.2, поддерживается вывод картинки в разрешении до 4096×2160 при 60 кадрах в секунду), сетевой порт RJ-45 LAN с поддержкой скорости передачи данных до 2,5 Gbps, расположенные рядом с ним порты USB 2.0 с поддержкой Q-Flash PLUS и USB 3.2 Gen 2, шесть 3,5 мм аудиоразъёмов, поддерживается подключение акустических систем вплоть до 5.1 и 7.1. Технология Q-Flash PLUS позволяет обновлять прошивку BIOS на практически «голой» плате без подключения остальных компонентов системы, даже без процессора с оперативной памятью.

Обновление происходит в три шага:

1. К материнской плате подключаются линии питания от блока питания,
2. файл с прошивкой записывается на USB-флешку, переименовывается в GIGABYTE.bin, флешка подключается к порту с поддержкой Q-Flash,
3. на материнской плате нажимается небольшая кнопка Q-Flash, расположенная рядом с контактами передней панели. На материнской плате, в том числе, имеется разъём для подключения USB 3.2 Gen 2 Type-C передней панели, если таковой есть на корпусе ПК.

Упаковка и комплектация

Материнская плата упакована стандартно для подобных изделий – внутри коробки сама материнка, краткий мануал с обозначением разных разъёмов и основных элементов платы, пара-тройка винтов для крепежа SSD NVMe накопителей в разъёмах M.2, пара кабелей SATA, пластиковая заглушка на месте процессора, предотвращающая случайное повреждение контактов, да и, в общем-то всё. Может быть, там ещё что-нибудь должно было быть, но в коробке с присланным мне тестовом образцом было только это.

Тестовый стенд

Для проведения тестирования работы материнской платы была собрана небольшая открытая сборка без корпуса. Был установлен процессор Intel Core i5-12600K с системой жидкостного охлаждения GIGABYTE Aorus Waterforce 240, пара модулей оперативной памяти Goodram IRDM Pro по 8 Гб каждый, итого 16 Гб DDR4 PC4-28800 в двухканальном режиме, а также блок питания на 750 Ватт и SSD OCZ Vertex 3 с SATA интерфейсом и установленной на нём Windows 10 для проведения тестирования программного обеспечения. Отдельно стоит отметить то, что GIGABYTE Aorus Waterforce 240 имеет дисплей на устанавливаемом поверх процессора водоблоке и два вентилятора на радиаторе с RGB подсветкой, поддерживающей настройку через фирменное ПО RGB Fusion 2.0, работу которого я заодно и проверил в ходе теста.

Возможности настройки BIOS

У материнки удобный и функциональный UEFI, через который, помимо стандартных функций, доступен мониторинг основных параметров системы, настройка скорости вращения вентиляторов по графику в зависимости от температуры, создание пользовательских профилей и так далее. Всё очень наглядно, хорошо визуализировано и выглядит слегка по-геймерскому. Имеется поддержка русского языка, что позволяет ещё быстрее разобраться с местным функционалом.

Программное обеспечение

Для данной материнской платы имеется солидный набор фирменного программного обеспечения, поддерживающего работу в 64-битных Windows 10 и Windows 11. Правда, с его установкой у меня возникли некоторые трудности, но об этом — чуть позже. Итак, имеется богатый выбор различных утилит, как весьма комплексных, так и заточенных под конкретный узкий функционал. Находится всё это богатство по адресу https://www.GIGABYTE.ru/products/page/mb/B660-GAMING-X-DDR4-rev-10/support#support-dl-utility в разделе «Утилиты». Из этого всего стоит выделить три программных продукта – это APP Center, RGB Fusion, Easy Tune, System Information Viewer.

APP Center является этаким общим лаунчером, из под которого можно запустить все остальные фирменные утилиты, а также установить недостающие и запустить процесс их обновления. Как показала практика, на сайте в разделе загрузок могут быть выложены не самые последние сборки. Также во вкладке «Установки Windows» доступны ярлыки, позвляющие получать быстрый доступ к системным утилитам уже системы Windows. В основном, дублируются разные приложения из «Панели управления», просто тут они всегда под рукой, сгруппированы вместе и доступны в пару кликов.

RGB Fusion – утилита, позволяющая гибко настраивать работу систем RGB подсветки, поддерживающих работу с ней. Тут всё очень хорошо визуализировано, можно подобрать нужную цветовую палитру к отдельным компонентам и задать один из нескольких доступных эффектов смены цветов. Поддерживается создание профилей и так далее, что привычно для подобных утилит.

Easy Tune – утилита с богатым функционалом, позволяющая из-под Windows разогнать процессор и оперативную память, имеется возможность быстрого разгона в автоматическом режиме, выбрав один из профилей во вкладке Smart Boost.

System Information Viewer (также часто упоминается как SIV) – утилита для мониторинга состояния системы с возможностью настроить выдачу уведомлений, настроить работу вентиляторов в ручном режиме, или выбрав одну из быстрых настроек, типа «максимальная производительность» и ли «минимальный шум», а также посмотреть максимально подробную информацию о установленных компонентах.

А теперь о том, какие у меня с этим всем ПО возникли проблемы – после установки отдельных компонентов, они просто не запускались. Примерно день я не мог решить проблему, потом узнал, что данная проблема возникает в силу того, что описанному выше ПО может не хватать для работы других драйверов и утилит, после чего я скачал и установил все драйверы и остальные утилиты, доступные для загрузки по адресу https://www.GIGABYTE.ru/products/page/mb/B660-GAMING-X-DDR4-rev-10/support#support-dl-driver для моей 64-битной версии Windows 10, затем через вкладку загрузок приложения APP Center докачал и обновил всё предложенное, обновил заодно и ОС в принудительном порядке. После этого проблема решилась.

Вердикт

Ну, что ещё сказать… Материнская плата GIGABYTE B660 Gaming X DDR4 вполне оправдала ожидания, показав себя как достаточно функциональное и практичное решение, позволяющее гибко конфигурировать систему на платформе Intel с модулями памяти DDR4, более доступными, чем новейшие решения стандарта DDR 5. В остальном же, каждый найдёт то, что нужно конкретно ему – тут и надёжная компонентная база, и поддержка PCI Express 4.0, и возможность подключения новомодных RGB подсветок с возможностью гибко настраивать их работу через фирменный софт. Также стоит отметить наличие практически идентичной материнской платы под названием GIGABYTE B660 Gaming X AX DDR4, главным отличием которой является встроенный модуль беспроводной связи Wi-Fi 6 и Bluetooth 5.2.

За поддержку при подготовке обзора выражаем благодарность компаниям GIGABYTE и Intel, предоставившим необходимые семплы для этого и прочих готовящихся тестов.
