Обзор компьютерного корпуса Lian Li Sup-01

Lian Li сегодня привлекает внимание. Компания запросто использует проприетарные коннекторы для вентиляторов, хотя десятки их конкурентов придерживаются стандарта. Но при этом их вентиляторы оказываются на голову выше, обгоняя даже Noctua, которая ещё до недавнего времени держала лидерство.

Аналогичный подход у Lian Li и к производству корпусов. Когда с них пошла мода на «аквариумы» с нижним расположением группы вентиляторов и изменение прогона воздушных потоков с консервативного от переда к задней и верхней части. А в модели Sup-01 нам предлагают ещё ряд изменений, причём не минорных, а прямо-таки радикальных.

В материале

• Упаковка и комплектация
• Внешний вид, качество сборки и материалов
• Впечатления от использования
• Спецификации
• Итоги

Упаковка и комплектация

Коробка, в которой транспортируется Lian Li Sup-01, из обычного коричневого гофрокартона с черно-белыми иллюстрациями. С одной стороны изображён корпус с размерами.

С оборотной тот же корпус в другом ракурсе. Указано название модели, в углу — логотип бренда.

Сбоку знаки сертификаций, транспортировки и утилизации, штрихкоды и стикер с названием модели, номером, страной происхождения и прочей маркировкой.

Внутри корпус в полиэтилене, удерживаемый не привычным пенопластом, а конструкциями из вспененного полиэтилена. Мы заметили, что такой выбор материала для поддержек чаще характерен для дорогих моделей.

Упакован лицевой частью вверх.

Под ним ещё коробка, где лежит бумажная инструкция, открытка с благодарностью за выбор продукта, винты и некоторые крепёжные элементы, стяжки и отдельный блок-клетка для установки дополнительного вентилятора, но о нём позже.

Винты разложены не только по одноразовым или зип-лок пакетам, но ещё лежат в отдельной пластиковой шкатулке с делениями внутри, что очень удобно.

Внешний вид, возможности, качество сборки и материалов

Корпус Sup-01 относительно компактный, 45-литровый, размером 524×404×212 мм. У нас на обзоре чёрного цвета. Это строгий прямоугольник с острыми углами. Такой дизайн, вероятно, понравится не всем, так как сейчас в тренде более креативные варианты. Но я любитель подобных рубленных и правильных, даже консервативных форм. Выглядит отлично.

Фронтальная и правая боковая стороны преимущественно из мелкоперфорированной стали. Низ передней части из листа без перфорации, где разместился серебристый логотип бренда. Под ним скрываются кнопки включения и перезагрузки. Да-да, просто жмём на «Lian» для включения, на «Li» для принудительного рестарта. Пластиковую и металлическую части разделяет ARGB-светодиодная полоса.

Противоположная сторона — калёное стекло без тонировки. Под ним стальная область, где в передней части разместили 2 USB A-порта, 1 USB C, TRS-разъём и кнопки управления корпусной подсветкой.

Сзади крупная перфорация и вырезы для материнской платы и плат расширения, блока питания, а также кабеля для подключения видеокарты. Заглушки на винтах. Кроме того, здесь же нейлоновые стяжки на липучках для удобного кабель-менеджмента.

Рамка фиксации блока питания удерживается винтами с накатной головкой.

«Крыша» — сплошная перфорация, как у правой стороны.

Снизу 45-мм ножки с резиновыми накладками. Учитывая, что корпус достаточно увесистый — хорошая устойчивость ему обеспечена.

В задней части, где располагается блок питания легко снимаемый нейлоновый фильтр. Высоты ножек вполне хватит, чтобы обеспечить вентилятор блока питания достаточным объёмом воздуха.

Внутри 510-мм PCIe 4.0 райзер, который будет необходим для подключения видеокарты, так как здесь предполагается её фронтальное размещение.

Видим также различные технологические отверстия для протяжки кабелей, некоторые с резиновыми клапанами. Корпус спроектирован так, чтобы поддерживать установку в том числе материнских плат с обратным подключением.

Внизу зеркало для создания иллюзии простора внутри. Под ним расположены два посадочных места для жёстких дисков или SSD 2,5-дюймового форм-фактора.

За лицевой частью пылевой фильтр на магнитном креплении.

Под верхушкой ещё один фильтр.

Все стенки корпуса крепятся на колышки и отходят от него с характерным щелчком. Придётся приложить достаточное усилие, чтобы их снять. Но они спроектированы таким образом, что сломать их во время этого процесса не получится. Да и пластик кажется качественным.

Для удобства съёма боковых предусмотрены специальные ушки.

Корпус получился действительно увесистым за счёт использования не самых тонких листов стали. В результате конструкция жёсткая, не люфтит, нигде ничего не проминается и не дребезжит, можно даже поднять системный блок уже в сборе, удерживая за внутренний скелет, и он не будет выгибаться. Все элементы конструкции прокрашены идеально. Словом, Lian Li радует качеством и продуманностью.

Впечатления от использования

Производитель предполагает установку максимум 4 корпусных вентиляторов диаметром 120 мм, 3 из которых уже идут в комплекте и смонтированы, модель GF.12Q1K8. Они отводят нагретый воздух через боковую стенку наружу.

Ещё один на приток воздуха можно повесить в ту самую комплектную клетку, которая крепится на заднюю часть корпуса, где вырезы для материнской платы.

Такие новости мы постоянно публикуем в Telegram. Подписывайтесь на канал, чтобы ничего не пропустить ;) Нас уже 3190 человек!

Использование такого корпуса сразу отсекает башенные кулеры. Они просто-напросто не войдут в него по высоте. Да и в принципе строение Sup-01 намекает на то, что его оптимально использовать с жидкостной системой охлаждения. Он разделён на три камеры: спереди вертикально устанавливается видеокарта, получая приток воздуха через лицевую панель и выбрасывая воздух через правую стенку корпуса, затем идёт камера с предустановленными корпусными вентиляторами, которые работают на отвод нагретого воздуха наружу, а далее третья камера с СЖО, где вентиляторы «водянки» прогоняют воздух через рёбра вентилятора, а далее он покидает корпус через перфорацию в стенке.

Под этими камерами пространство с корзиной для жёстких дисков и укладки проводов и место блока питания.

Размещение видеокарты необычное, и столь же нетипично реализовано подключение её к монитору. Кабель приходится заводить в корпус через отверстие с резиновым клапаном со стороны блока питания.

Если кабель не слишком длинный, то это сильно ограничивает то, куда можно будет поставить корпус, как его развернуть, да и насколько удалённо от монитора возможно его размещение. Если захочется гибкости в этом моменте, придётся озаботиться приобретением более длинного провода.

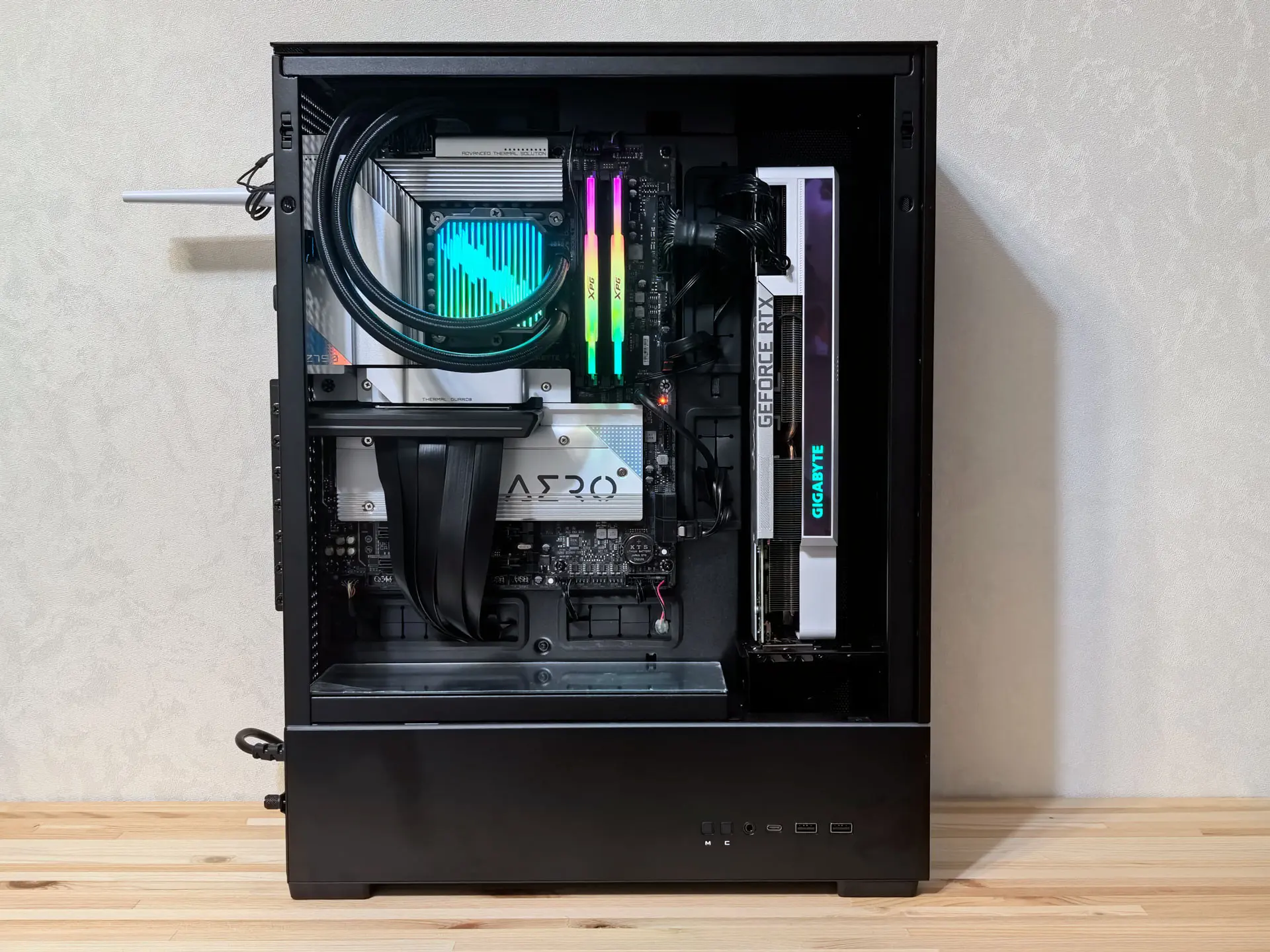

После сборки такая система, в нашем случае с классическим, а не обратным подключением материнской платы и видеокарты, всё равно смотрится очень аккуратно и эстетично.

В Lian Li Sup-01 удаётся собрать максимально проветриваемую систему. Во-первых, корпус «сетчатый», во-вторых, инженеры бренда продумали, как наиболее организовать потоки воздуха внутри. Так как именно видеокарта в современных производительных системах больше всего разогревает воздух внутри и подогревает остальные комплектующие, то её фронтальное размещение с секцией вентиляторов на выдув позволяет минимизировать количество нагретого ей воздуха внутри системного блока.

Задний вентилятор, монтирующийся отдельно и не входящий в комплект, обдувает радиаторы материнской платы и создаёт дополнительные движения потоков внутри, не давая нагретому воздуху застаиваться.

Вентиляторы СЖО, в свою очередь, прокачивают через радиатор уже не горячий воздух после видеокарты, который был бы при классической компоновке, а уже куда менее тёплый, хотя всё равно частично нагретый тыльной стороной материнской платы.

При этом, если вы используете качественные комплектующие, то есть не самую дешёвую СЖО, видеокарту с хорошей системой охлаждения, не самый дешёвый корпусный вентилятор, то в Sup-01 получится собрать тихую систему. Даже не смотря на то, что стенки корпуса не глухие. Но, по крайней мере, по одному параметру он окажется шумнее качественного закрытого корпуса (возможно, ещё и со слоем звукопоглощающего материала внутри) — не получится скрыть «хруст» работающего жёсткого диска, если он установлен в системе. При использовании только лишь SSD этой проблемы не возникает.

Кроме того, в отличие от глухих корпусов, здесь максимальный приток воздуха, потому все вентиляторы смогут работать на более низких оборотах, что тоже положительно скажется на акустическом комфорте.

И напротив, если сэкономить на остальных комплектующих, то корпус вас накажет высоким уровнем шума, и работать за таким ПК вряд ли будет в удовольствие.

Ниже приводим некоторые измерения с шумомером в тихой комнате на расстоянии 20 см от системного блока, а также внутри.

Итого получаем порядка 32,5 дБА в простое с расстояния, 34,3 дБА — внутри корпуса. 42,8 дБА в Cybeprunk в 1080p на высоких настройках и 39,4 дБА в Counter-Strike 2 на высоких настройках в UHD при 144 кадрах в секунду.

Для примера мы измерили среднюю температуру процессора Intel Core i7-14700K в разгоне при 30-минутном забеге в Diablo II Resurrected (высокие настройки графики, UHD, фикс 144 FPS) — 46 °С, оперативная память 44,8 °С, горячая точка видеокарты GIGABYTE GeForce RTX 3080 Ti VISION OC 12G (PL — 80%) — 79,7 °С, GPU — 69,2 °С, SSD Samsung 980 Pro — 42 °С. Температура в помещении — 26,1 °С.

А также в Counter-Strike 2 (высокие настройки графики, UHD, фикс 144 FPS) при температуре в помещении — 26,5 °С у того же «железа»: процессор — 51 °С, оперативная память — 48 °С, SSD — 43 °С, горячая точка видеокарты — 76,9 °С, GPU — 66,3 °С.

Спецификации

Производитель:	Lian Li
Код производителя:	G99.SUP01X.R0
Типоразмер:	Midi-Tower
Форм-фактор:	ATX, mATX, Mini-ITX
Блок питания:	без БП
Форм-фактор БП:	ATX
Расположение БП:	нижнее
Материал корпуса:	сталь
Наличие окна на боковой стенке:	да
Материал окна:	закалённое стекло, 4 мм
Внутренние отсеки 3.5»/2.5» (конвертируемые):	2
Внутренние отсеки 2.5»:	2
Количество слотов расширения:	7, низкопрофильные
Размещение HDD:	поперечное
Максимальная длина видеокарты:	400 мм, доступно 4 полноразмерных слота
Максимальная высота кулера:	88.2 мм
Максимальная длина БП:	220 мм
Интерфейсы на лицевой панели:	2 x USB 3.0, USB Type-C, аудио
Вентиляторы в комплекте:	да
Боковая панель:	3×120 мм
Места для вентиляторов:	да
Боковая панель:	3 x 120 мм
Задняя панель:	120 мм
Поддержка плат со скрытым подключением (Back Connect):	да
Подсветка корпуса:	да
Тип подсветки:	ARGB (Addressable RGB)
Возможность установки СЖО:	да
Пылевой фильтр:	на верхней панели, на нижней панели, на фронтальной панели
Дополнительная информация:	в комплекте райзер PCIE 4.0 для установки видеокарты вертикально в переднюю панель
Цвета, использованные в оформлении:	чёрный
Размеры (ШхВхГ):	212 x 534 x 404 мм
Гарантия:	12 мес.

Итоги

Lian Li Sup-01 — корпус, который пытается решить проблему нагрева современных мощных комплектующих и предлагающий для этого нестандартный подход. Корпус максимально открыт для поступающего внутрь воздуха и облегчения процесса выброса наружу уже нагретого. Инженеры Lian Li пересмотрели стандартные маршруты воздушных потоков внутри системного блока, что позволило обеспечить более эффективное охлаждение внутренних компонентов и работу вентиляторов на более низких оборотах. Это, в свою очередь, позволяет достичь акустического комфорта и собрать бесшумную систему.

Кроме того, у него строгий, стильный дизайн, который подойдёт для любого рабочего или игрового пространства.

Но он не простит ошибок при сборке. За счёт необычной компоновки внутри, если в процессе что-то забыли подключить, то добраться до нужного разъёма без разборки уже может быть непросто.
